Описание

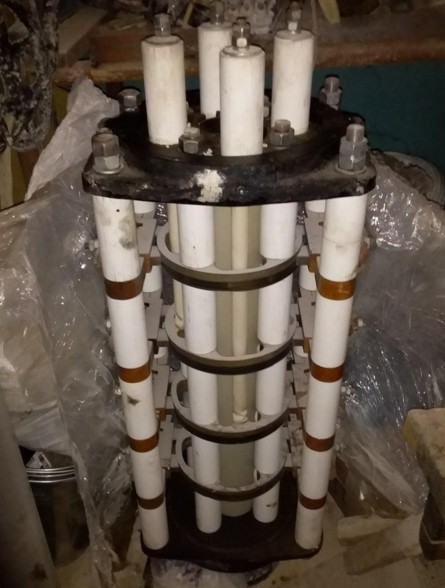

Токоприёмник типа ТКЭ-12-4 высоковольтный предназначен для подвода переменного тока напряжением 6000 В с нижней рамы на поворотную платформу экскаваторов типа ЭКГ 8И, ЭКГ 10, ЭКГ 12,5, ЭКГ 15 а также для питания низковольтного электрооборудования, расположенного на нижней раме (500/600 В, 50 Гц) и состоят из высоковольтной части (ТКЭ-0-5, 5 колец) и низковольтной части.
Высоковольтная часть предназначена для подвода переменного тока напряжением 6000 В и частотой 50 Гц (60 Гц) к экскаватору от отдельно стоящего подключательного пункта через кабельный барабан на нижнюю раму. Конструкция токоприёмников обеспечивает степень защиты IP44. Вид климатического исполнения УХЛ1, УХЛ2, Т1, Т2.
Структура условного обозначения токоприёмников серии ТКЭ-5
ТКЭ-23-5 УХЛ2
Т — токоприемник;
К — кольцевой;
Э — экскаваторный;
23 — количество низковольтных колец;
5 — количество высоковольтных колец;
УХЛ2 — вид климатического исполнения;
Технические характеристики высоковольтных токоприёмников серии ТКЭ
| тип токоприемника | высоковольтная часть | низковольтная часть | ||||
| напряжение, В | ток нагрузки, А | число контактных колец | напряжение, В | ток нагрузки, А | число контактных колец | |
| ТКЭ0-5 УХЛ1(Т1) | 6000 | 360 | 5 | — | — | — |
| ТКЭШ-5 УХЛ2(Т2) | 6000 | 360 | 5 | — | — | — |
| ТКЭР-5 УХЛ2(Т2) | 6000 | 360 | 5 | — | — | — |
| ТКЭ12-5 УХЛ2(Т2) | 6000 | 360 | 5 | 500/600 | 200 | 12 |
| ТКЭ14-5 УХЛ2(Т2) | 6000 | 360 | 5 | 500/600 | 200 | 14 |
| ТКЭ16-5 УХЛ2(Т2) | 6000 | 360 | 5 | 500/600 | 200 | 16 |
| ТКЭ23-5 УХЛ2(Т2) | 6000 | 360 | 5 | 500/600 | 200 | 23 |
