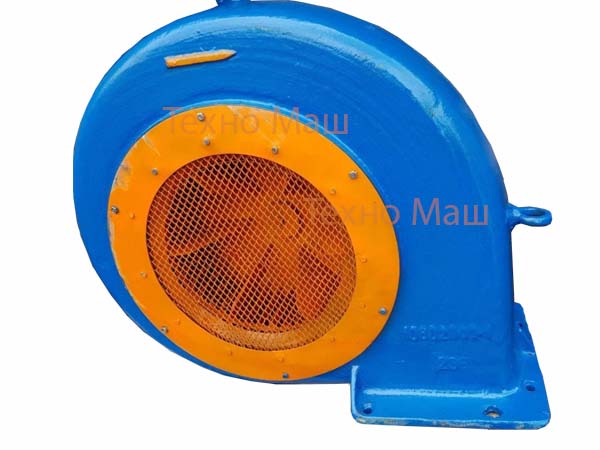

Вентилятор обдува подъема 1080.21.00СБ

Общие сведения

ВЦ 14-46 исп.1 — вентилятор радиальный среднего давления.
Одностороннего всасывания.
Прямой привод.
Конструктивное исполнение — 1.
Корпус вентилятора ВЦ 14-46 исп.1 — спиральный поворотный.
Вентилятор ВЦ 14-46 исп.1 имеет 32 вперед загнутые лопатки.
Направление вращения рабочего колеса вентилятора — правое.

Назначение

Вентиляторы ВЦ 14-46 исп.1 используются в системах кондиционирования воздуха, а также в системах вентиляции и воздушного отопления общественных, жилых зданий, производственных помещений.
Возможно использование вентиляторов ВЦ 14-46 исп.1 в других производственных и санитарно-технических целях.

Технические характеристики

Двигатель	Мощность, кВт	Частота вращения, об./мин	D/Dн	Производительность, тыс. м³/час	Полное давление , Па	Масса, кг	Положение корпуса	Материал
АИР80А4	1,1	1395	1	2,0 — 2,8	780	46,0	ЛВ	К
АИР80А4	1,1	1395	1	2,0 — 2,8	780	46,0	ПР	ЖК
АИР80А4	1,1	1395	1	2,0 — 2,8	780	46,0	ЛВ	ЖК
АИР80А4	1,1	1395	1	2,0 — 2,8	780	46,0	ПР	Ж
АИР80А4	1,1	1395	1	2,0 — 2,8	780	46,0	ЛВ	Ж
АИМ90L4	2,2	1395	1	2,1 — 4,8	820	80	ПР	Р
АИМ80А6	0,75	920	1	2,5 — 3,4	365	57	ПР	Р
АИМ71А6	0,37	915	1	1,4 — 2,7	350	51	ПР	Р
АИМ71В6	0,55	920	1	1,4 — 2,9	365	51	ПР	Р
АИМ90L4	2,2	1395	1	2,1 — 4,8	820	80	ЛВ	Р
АИМ80В4	1,5	1395	1	2 — 3,8	820	59	ЛВ	Р
АИМ80А6	0,75	920	1	2,5 — 3,4	365	57	ЛВ	Р
АИМ71В6	0,55	920	1	1,4 — 2,9	365	51	ЛВ	Р
АИМ71А6	0,37	915	1	1,4 — 2,7	350	51	ЛВ	Р
АИР90L4	2,20	1395	1	2,1 — 4,8	803	53,0	ПР
АИР80В4	1,5	1395	1	2,1 — 3,8	820	48,0	ПР
АИР80А6	0,75	920	1	2,9 — 3,4	355	46,0	ПР
АИР80А4	1,1	1395	1	2,0 — 2,8	780	46,0	ПР
АИР71В6	0,55	915	1	1,3 — 3,0	350	43,0	ПР
АИР90L4	2,20	1395	1	2,1 — 4,8	803	53,0	ЛВ
АИР80В4	1,5	1395	1	2,1 — 3,8	820	48,0	ЛВ
АИР80А6	0,75	920	1	2,9 — 3,4	355	46,0	ЛВ
АИР80А4	1,1	1395	1	2,0 — 2,8	780	46,0	ЛВ
АИР71В6	0,55	915	1	1,3 — 3,0	350	43,0	ЛВ
АИР90L4	2,20	1395	1	2,1 — 4,8	803	53,0	ПР	К
АИР80В4	1,5	1395	1	2,1 — 3,8	820	48,0	ПР	К
АИР80А6	0,75	920	1	2,9 — 3,4	355	46,0	ПР	К
АИР80А4	1,1	1395	1	2,0 — 2,8	770	31	ПР	К
АИР71В6	0,55	915	1	1,3 — 3,0	350	43,0	ПР	К
АИР90L4	2,20	1395	1	2,1 — 4,8	803	53,0	ЛВ	К
АИР80В4	1,5	1395	1	2,1 — 3,8	820	48,0	ЛВ	К
АИР80А6	0,75	920	1	2,9 — 3,4	355	46,0	ЛВ	К
АИР71В6	0,55	915	1	1,3 — 3,0	350	43,0	ЛВ	К
АИР90L4	2,20	1395	1	2,1 — 4,8	803	53,0	ПР	ЖК
АИР80А6	0,75	920	1	2,9 — 3,4	355	46,0	ПР	ЖК
АИР71В6	0,55	915	1	1,3 — 3,0	350	43,0	ПР	ЖК
АИР90L4	2,20	1395	1	2,1 — 4,8	803	53,0	ЛВ	ЖК
АИР80А6	0,75	920	1	2,9 — 3,4	355	46,0	ЛВ	ЖК
АИР71В6	0,55	915	1	1,3 — 3,0	350	43,0	ЛВ	ЖК
АИР90L4	2,20	1395	1	2,1 — 4,8	803	53,0	ПР	Ж
АИР80В4	1,5	1395	1	2,1 — 3,8	820	48,0	ПР	Ж
АИР80А6	0,75	920	1	2,9 — 3,4	355	46,0	ПР	Ж
АИР71В6	0,55	915	1	1,3 — 3,0	350	43,0	ПР	Ж
АИР90L4	2,20	1395	1	2,1 — 4,8	803	53,0	ЛВ	Ж
АИР80В4	1,5	1395	1	2,1 — 3,8	820	48,0	ЛВ	Ж
АИР80А6	0,75	920	1	2,9 — 3,4	355	46,0	ЛВ	Ж
АИР71В6	0,55	915	1	1,3 — 3,0	350	43,0	ЛВ	Ж
АИР80В4	1,5	1395	1	2,1 — 3,8	820	48,0	ПР	ЖК
АИР80В4	1,5	1395	1	2,1 — 3,8	820	48,0	ЛВ	ЖК
АИМ90L4	2,2	1395	1	2,1 — 4,8	820	80	ПР	ВК
АИМ80В4	1,5	1395	1	2 — 3,8	820	59	ПР	ВК
АИМ80А6	0,75	920	1	2,5 — 3,4	365	57	ПР	ВК
АИМ80А4	1,1	1395	1	2 — 2,8	790	56	ПР	ВК
АИМ71В6	0,55	920	1	1,4 — 2,9	365	51	ПР	ВК
АИМ71А6	0,37	915	1	1,4 — 2,7	350	51	ПР	ВК
АИМ90L4	2,2	1395	1	2,1 — 4,8	820	80	ЛВ	ВК
АИМ80В4	1,5	1395	1	2 — 3,8	820	59	ЛВ	ВК
АИМ80А6	0,75	920	1	2,5 — 3,4	365	57	ЛВ	ВК
АИМ80А4	1,1	1395	1	2 — 2,8	790	56	ЛВ	ВК
АИМ71В6	0,55	920	1	1,4 — 2,9	365	51	ЛВ	ВК
АИМ71А6	0,37	915	1	1,4 — 2,7	350	51	ЛВ	ВК
АИМ90L4	2,2	1395	1	2,1 — 4,8	820	84	ПР	А
АИМ80В4	1,5	1395	1	2 — 3,8	820	51	ПР	А
АИМ80А6	0,75	920	1	2,5 — 3,4	365	51	ПР	А
АИМ80А4	1,1	1395	1	2 — 2,8	790	51	ПР	А
АИМ71В6	0,55	920	1	1,4 — 2,9	365	43	ПР	А
АИМ71А6	0,37	915	1	1,4 — 2,7	350	43	ПР	А
АИМ90L4	2,2	1395	1	2,1 — 4,8	820	84	ЛВ	А
АИМ80В4	1,5	1395	1	2 — 3,8	820	51	ЛВ	А
АИМ80А6	0,75	920	1	2,5 — 3,4	365	51	ЛВ	А
АИМ80А4	1,1	1395	1	2 — 2,8	790	51	ЛВ	А
АИМ71В6	0,55	920	1	1,4 — 2,9	365	43	ЛВ	А
АИМ71А6	0,37	915	1	1,4 — 2,7	350	43	ЛВ	А
АИМ80А4	1,1	1395	1	2 — 2,8	790	51	ЛВ	Р
АИМ80А4	1,1	1395	1	2 — 2,8	790	51	ПР	Р
АИМ80В4	1,5	1395	1	2 — 3,8	820	59	ПР	Р

Акустические характеристики

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Вентилятор	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ, не более	Суммарные уровни звуковой мощности, дБ, не более в полосах среднегеометрических частот, Гц
Вентилятор	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ, не более	63	125	250	500	1000	2000	4000	8000
ВЦ14-46-3,15	915 1395	83 92	72 81	73 82	77 86	79 88	75 84	71 80	66 75	58 67
