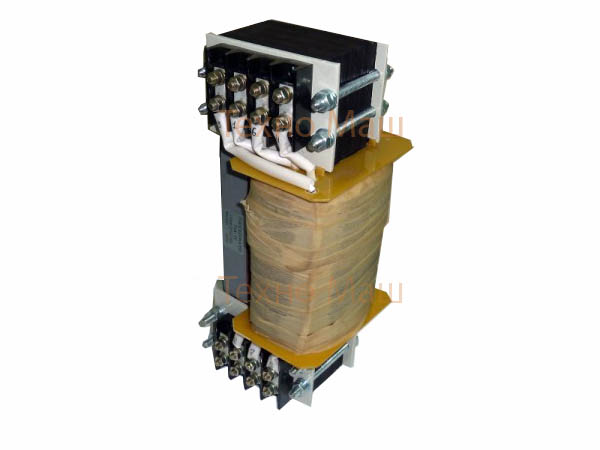

Трансформатор ТНА-75
представляет собой однофазное статическое электромагнитное устройство, состоящее из катушки с тремя индуктивно связанными обмотками, расположенной на ферромагнитном сердечнике.
Понижающий трансформатор ТНА-75 предназначен
для питания силовых цепей магнитных усилителей УМ3П 25.25 А1 и устанавливается в блок магнитных усилителей ПДД-1,5В. На один блок магнитных усилителей ПДД-1,5В устанавливается 3 трансформатора ТНА-75.
Основные технические данные и характеристики
трансформатора ТНА-75:
| Маркировка выводов | Номинальные данные | Режим холостого хода | ||
| Uн, В | Iн, А при ПВ 35% | Uхх, В | Iхх, А не более | |
| 1-3 | 220 | — | — | 0,2 |
| 4-5 | 36 | 28 | 40 | — |
| 6-7 | 36 | 28 | 40 | — |
Масса 22кг.
Принципиальная схема трансформатора ТНА-75:
