Описание

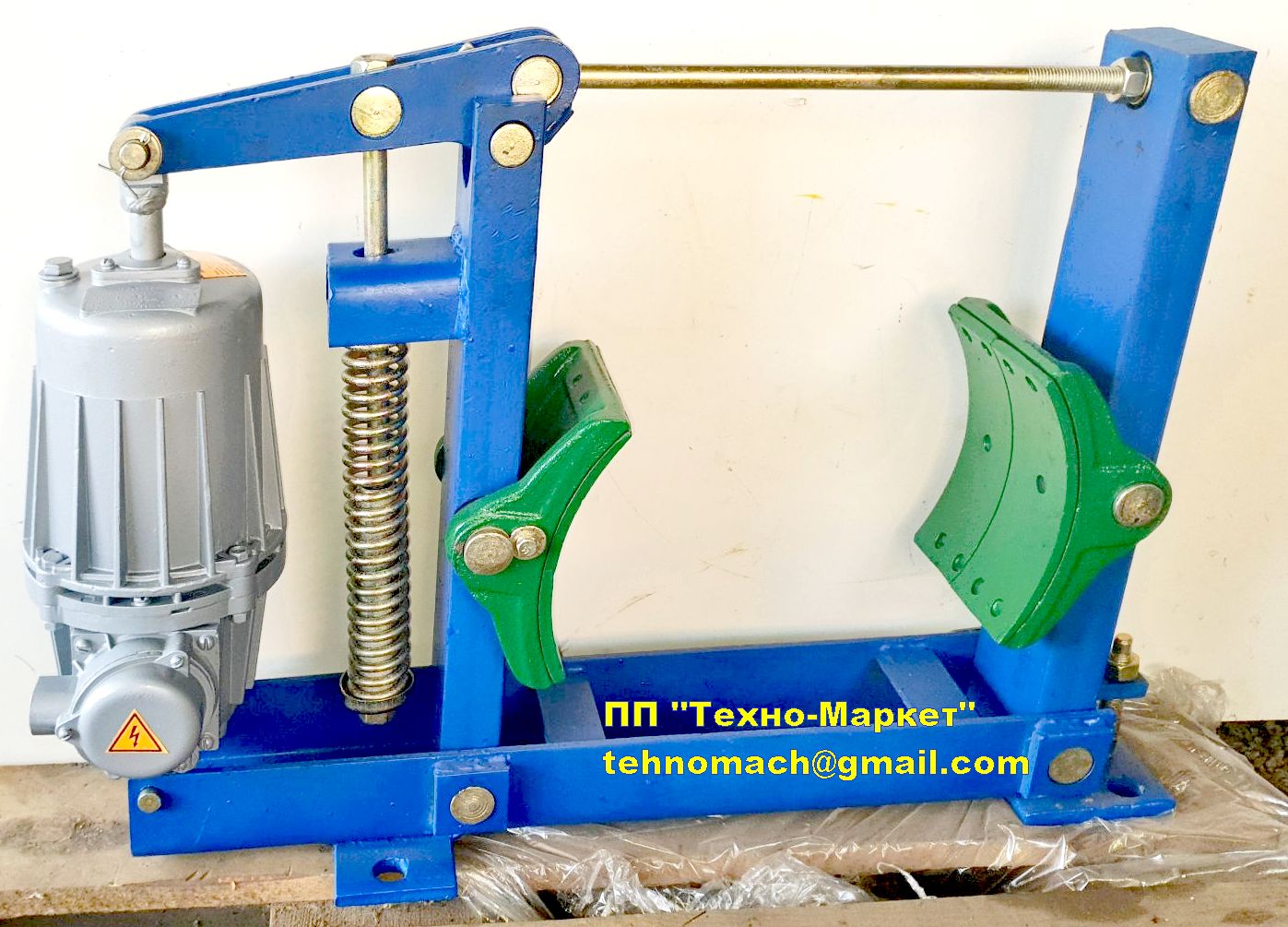

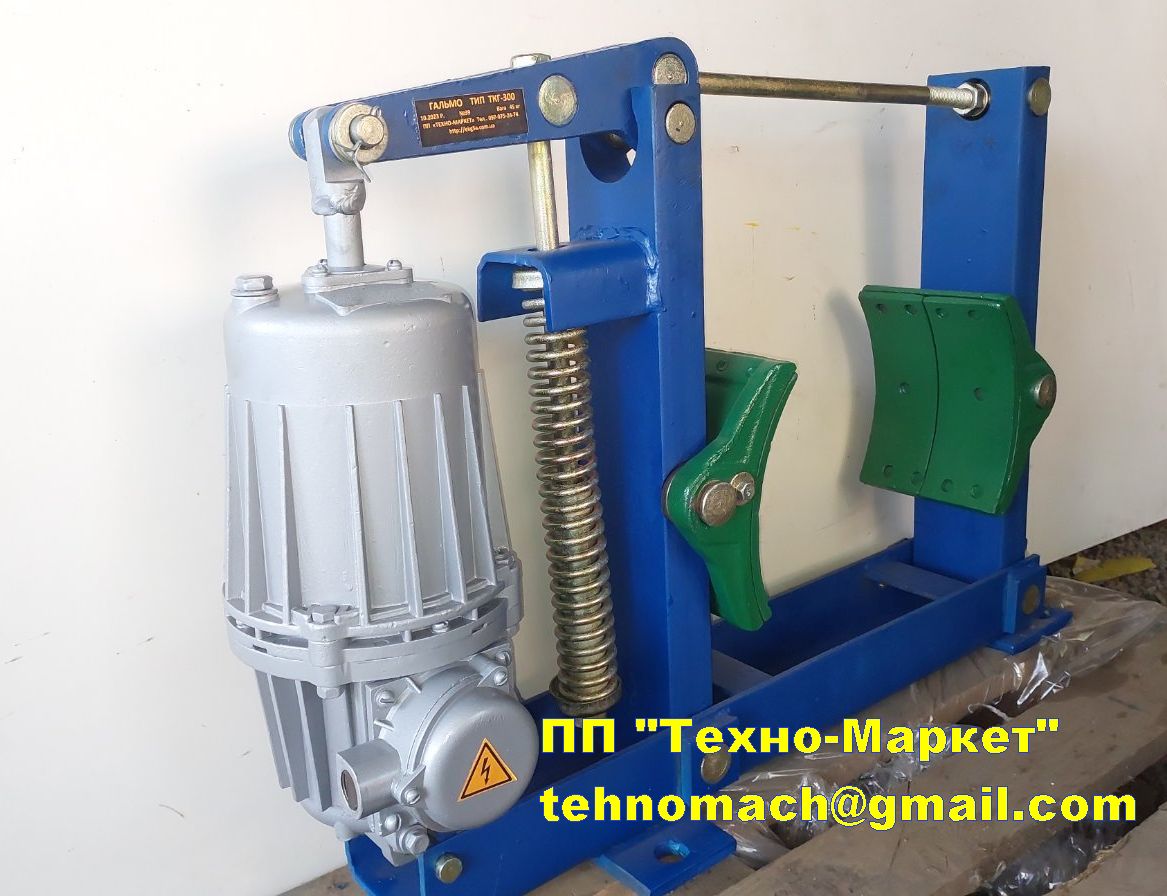

Двухколодочный крановый колодочный тормоз ТКГ-300 в сборе с толкателем ТЭ-50.
Назначение:
удержание груза на весу, предотвращение недопустимого разгона груза при спуске, принудительное замедление движения механизма и остановка его обеспечиваются тормозами.
Принцип действия:
создание тормозного момента за счет трения между вращающимся шкивом и стационарными колодками; колодки тормоза расположены диаметрально относительно шкива и создают равное, но противоположное давление на вал, что исключает изгибающий момент
Тормоза рассчитываются на величину тормозного момента, необходимую для остановки механизма на заданном пути или при заданном времени торможения.
Маркировка и расшифровка ТКГ ГОСТО-300 У2:
- ТКГ — тормоз колодочный гидравлический,
- ГОСТО — торговая марка,
- 300 — диаметр тормозного шкива (мм),
- У — тип климатического исполнения,
- 2 — категория размещения.
Технические характеристики ТКГ-300:
| Наименование параметра | Значение |
Тормозной момент, Нм, не менее | 800 |
Диаметр тормозного шкива, мм | 300 |
Тип толкателя | ТЭ-50 |
Номинальное напряжение, В | 380 |
Частота, Гц | 50 |
Среднее усилие на штоке толкателя, Н | 450 |
Номинальная мощность двигателя, кВт | 0,39 |
Ход штока толкателя, мм | 60 |
Масса тормоза без привода, кг, не более | 38 |
Масса тормоза, кг, не более | 51 |
