Описание

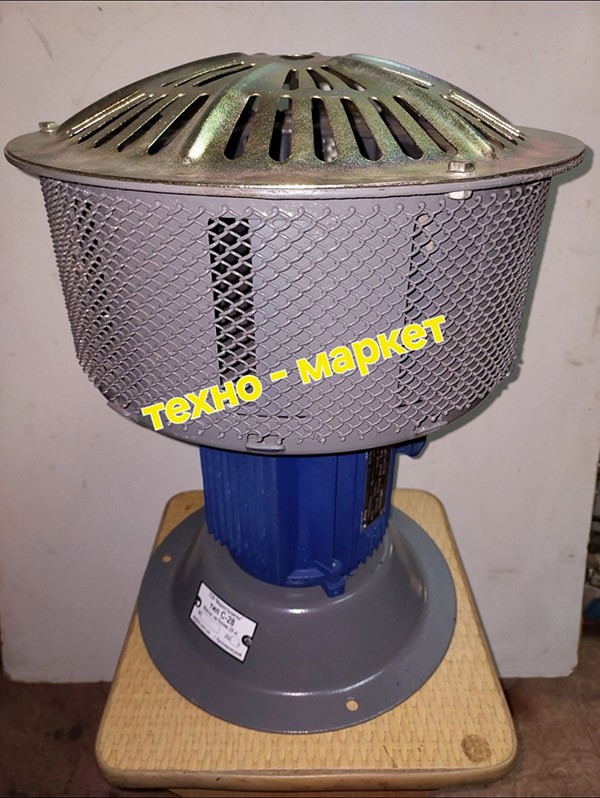

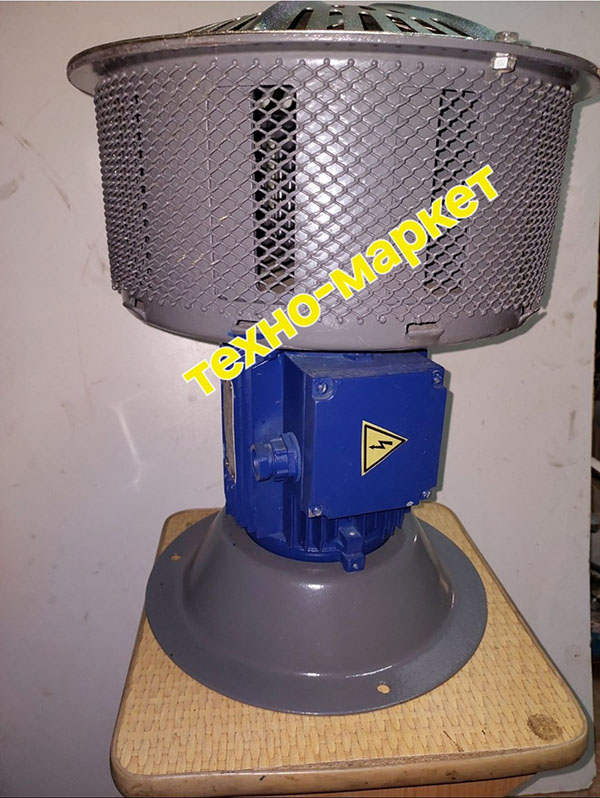

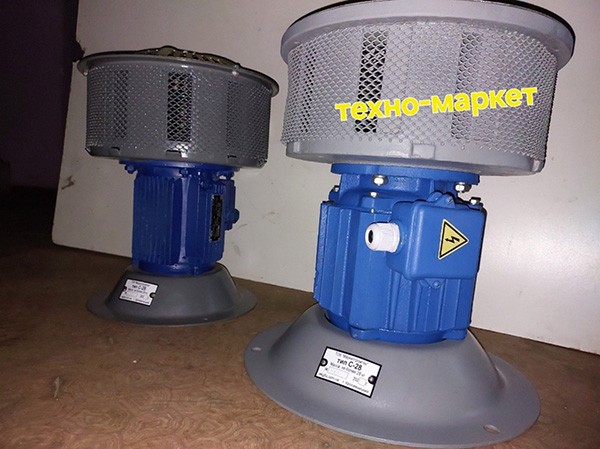

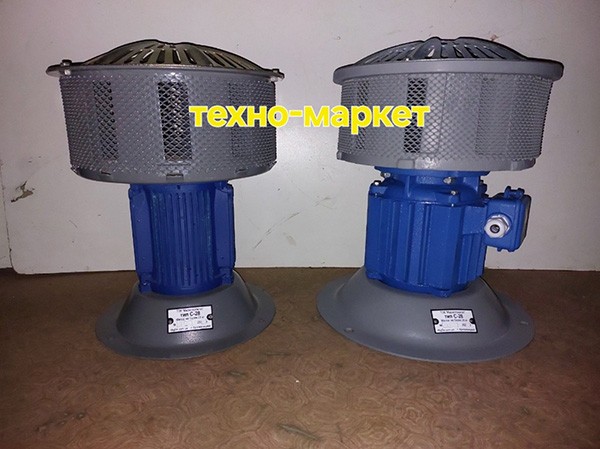

Сирена С-28 (устройство сигнализации) устанавливается внутри цехов крупных объектов, закрытых площадках.
Сирена С-28 служит для подачи звуковых сигналов при угрозе возникновения чрезвычайных ситуаций, а также для создания локальной системы оповещения на объекте. Устанавливается в местах, защищенных от атмосферных осадков. Электросирена предназначена для работы при температуре окружающего воздуха от минус 40°С до плюс 40°С, относительной влажности до 80%.
Технические характеристики сирены С-28
| Наименования показателей | Значение |
| Уровень звукового давления на расстоянии одного метра от оси рабочего колеса, дБ | не менее 90 |
| Частота звуковых колебаний, Гц | 450-500 |
| Электродвигатель, тип | АИР71A2 |
| Номинальная мощность электродвигателя, кВт | 0,75 или 1,1 |
| Номинальная частота вращения, об/мин | 3000 |
| Характеристика питающей сети | ток переменный, 50Гц, трехфазный 220/380 В |
| Номинальный диаметр рабочего колеса, мм | 280 |
| Номинальная высота рабочего колеса, мм | 110 |
| Высота, мм | 410 |
| Диаметр, мм | 300 |
| Масса, кг | не более 28 |
Устройство и принцип работы

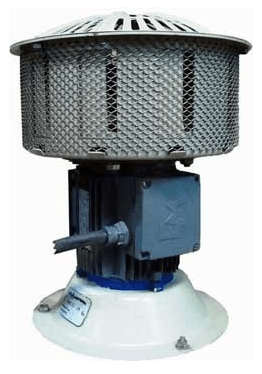

Сирена представляет собой звукоизлучатель смонтированный на опоре. На опору устанавливается электродвигатель специального исполнения, без вентилятора, с одним крепёжным фланцем. На вал электродвигателя насажено колесо рабочее, которое вращается в кожухе. Кожух колеса рабочего имеет десять окон и закреплен неподвижно на фланце электродвигателя. При вращения колеса рабочего за счет периодического перекрытия окон кожуха лопатками колеса рабочего возникают звуковые волны (сигналы), издающие звук. Для предохранения попадания посторонних предметов в колесо рабочее и кожух предусмотрена защитная крышка.
Сирена сигнальная С-28 состоит из:
- электродвигателя,
- рабочего колеса,
- кожуха рабочего колеса,
- станины.
Габаритный чертеж сирены С-28
Подключение и монтаж
- монтаж электросирены для эксплуатации производится на специальной площадке. Крепится электросирена к площадке тремя болтами М8х40;
- подключение электросирены осуществляется через предохранительные пробки или плавкие вставки трехфазным закрытым рубильником на 25-40 ампер или магнитным пускателем ПМЕ-122;
- номинальный ток плавкой вставки и пробки для напряжения 220 В-10 А для напряжения 380 В -6 А;
- подключение электродвигателя изделия только к двум проводам электрической сети категорически запрещается, так как это ведет к перегоранию обмоток электродвигателя.
Комплектность
- Электросирена в сборе С-28.
- Паспорт.
Сирену С-28 вы можете купить в нашей компании «Техно-Маш». Мы являемся производителями данного оборудования, поэтому гарантируем высокое качество и выгодные цены без наценок посредников.
