Описание
Компания реализует по цене от производителя Щёткодержатели ДРПр1 25×50. Применяются в электродвигателях серии ДП, ДЭ, ДЭВ, ДЭ-812, ДЭ-816. Доставка в максимально короткие сроки.

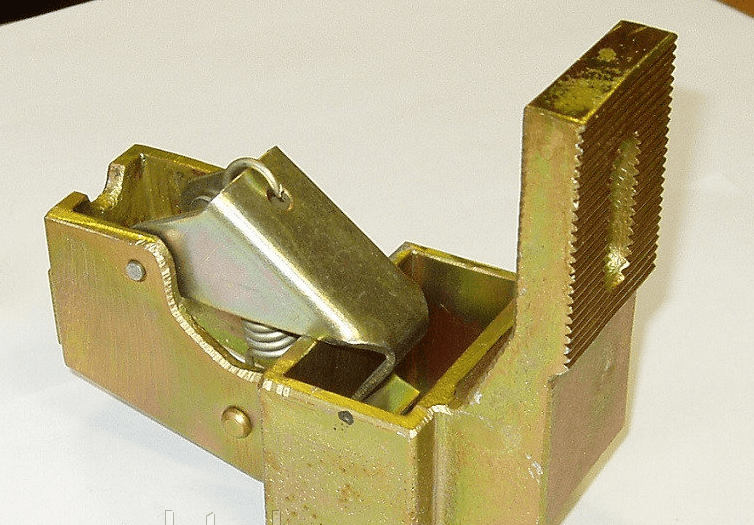

Щёткодержатели ДРПр1 25×50 чертеж 5ТД.112.048 со специальной нажимной цилиндрической пружиной растяжения, радиальный, с разъемом для одной щётки размером 25х50х64мм.
Давление пружины на графитовую щётку передаётся с помощью рычага и не регулируется. Щеткодержатель крепится на круглый палец (бракет) со стороны обоймы. Изготавливается под давлением из латуни с помощью фрезерной обработки путем протяжки, сверления и запиловки.
Характеристики
Щеткодержатели ДРПр1 (ДП) радиальный, однощёточный. Щёткодержатели ДРПр1 25×50изготавливаются методом латунного литья под давлением с последующей механической обработкой. В щеткодержателях ДРПр1 (ДП) применяется цилиндрическая нажимная пружина растяжения.
Область применения Щёткодержателей ДРПр1 25×50:
Предназначены для работы в электродвигателях, обслуживающих механизмы экскаваторов в условиях повышенной влажности, запыленности и вибрации.
Технические характеристики
Тип, марка щеткодержателя | Размер под электрощетку | Чертеж | Применение |
ДРПр1 (ДП) | 16х32 | 8ТД.236.004.000 А, 8ТД.236.004.000 Л, 5ТД.112.005 | ДПЭ-52, Д |
ДРПр1 (ДП) | 20х32 | 8ТД.236.001.000 А, 8ТД.236.001.000 Л, 5ТД.112.049 | ДПВ-52, Д |
ДРПр1 (ДП) | 25х50 | 8ТД.236.005.000 А, 8ТД.236.005.000 Л, 5ТД.112.048 | ДЭ-812, ДЭ-816, ДП |
| Масса 0,5 кг | |||
Щёткодержатели ДРПр1 25×50 крепится на бракет со стороны обоймы, так, что центральная ось обоймы совпадает с нормалью к поверхности коллектора.
Тип Щёткодержатели ДРПр1 25×50
| Область применения | |
| Подвижной | Асинхронные двигатели |
| Двойной | Машины малой и средней мощности |
| Цилиндрический | Бытовые приборы и электроинструменты малой мощности |
| Наклонный | Машины с высокой скоростью вращения якоря (ротора) |
| Радиальный | Машины со скоростью вращения якоря (ротора) до 5000-6000 об/мин |
| Радиально-наклонный тандем | Коллекторные машины сверхвысокой мощности |
В зависимости от назначения и конструктивного исполнения пружинного механизма, в щеткодержателях применяются следующие виды пружин:
- цилиндрическая пружина кручения – воздействует непосредственно на рычаг (не применяется в цилиндрических и подвижных щеткодержателях);
- цилиндрическая пружина сжатия– воздействует непосредственно на рычаг, либо через нажимную головку. Применяется в щеткодержателях радиального и цилиндрического типов;
- цилиндрическая пружина растяжения – воздействует на рычаг и стойку через амортизатор. Применяется во всех типах щеткодержателей, за исключением цилиндрического;
- пружина часового типа– воздействует непосредственно на рычаг (не применяется в цилиндрических и подвижных щеткодержателях).
Щёткодержатели ДРПр1 25×50 однощеточный радиальный, с цилиндрической нерегулируемой нажимной пружиной растяжения. Давление на коллектор передается непосредственно пружиной через рычаг.
Щёткодержатели ДРПр1 25×50 состоит из:
- обоймы, в которой непосредственно размещается щетка;
- элемента крепления, предназначенного для крепления щеткодержателя к машине;
- нажимной пружины, обеспечивающей необходимое давление на щетку;
- рычага, передающего давление пружины на щетку (напрямую или через амортизатор);
- стойки, ответственную за центральное нажатие на щетку;
- амортизатора, гасящего вибрации щетки;
- нажимной головки, обеспечивающей непосредственное нажатие на щетку.
Для корректного применения конкретной модификации щеткодержателя ДРПр1 (ДП), необходимо точно знать марку электродвигателя.
Чтобы купить Щёткодержатели ДРПр1 25×50 с различным размером окна, позвоните по одному из указанных на сайте телефонов.
