Описание

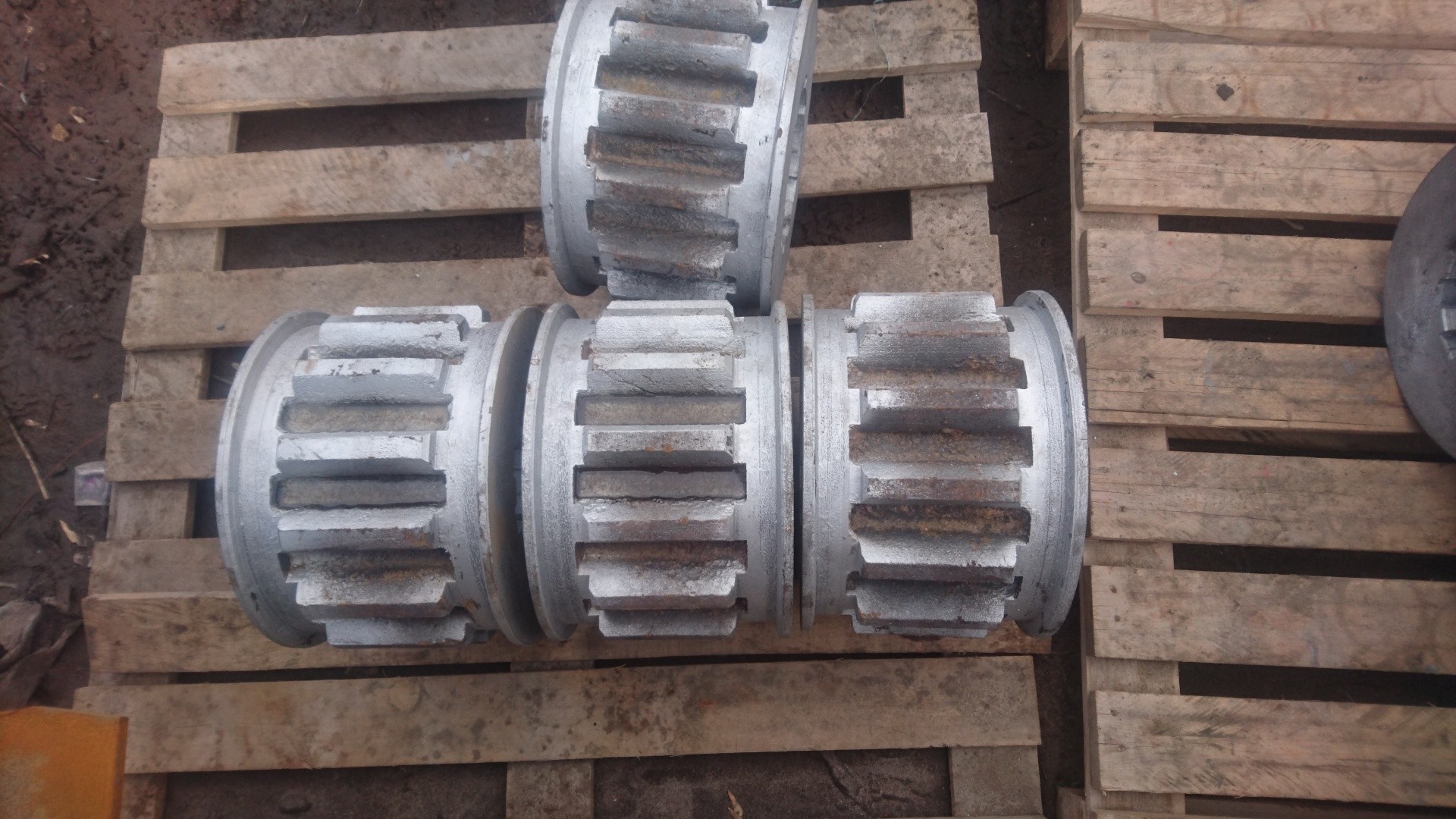

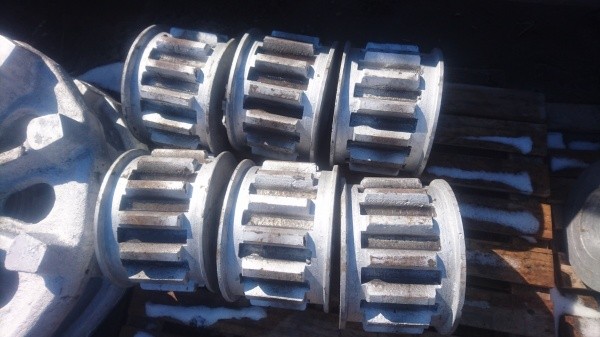

Компания реализует по цене от производителя шестерня кремальерная 1080.55.306 z=14, m=24 на ЭКГ-5
- Материал Сталь 35хмл
- Термообработка — объемная закалка
- Вес 125 кг
- Применение: Вал напорный
Габариты:
- высота – 250 мм
- диаметр – 374 мм
Объем детали ≈ 0,027 м3.
Доставка на склад покупателя в любой регион Украины
Цена: Ценy уточняйте.
Кремальерные шестерни экскаватора ЭКГ-5 (запчасти к экскаваторам ЭКГ-4,6, ЭКГ-5, ЭКГ-5А) являются составной рабочей частью напорного механизма(напорный механизм состоит из напорного вала, седловых подшипников, кремальерных шестерен, зубчатого колеса 1080.05.390-1, кремальерной рейки, двигателя ДПЭ-52, цилиндрического редуктора)и представляют собой клас тех запчастей экскаватора который подвержен наибольшим нагрузка и требует регулярной замены и высокого качества исполнения.
Реечно-кремальерная конструкция оказалась очень удачным решением особенно в условиях разработки негабаритных и крупногабаритных кусков породы. а следовательно подвержены высоким нагрузкам и быстрому износу.
Не редкими являются случаи, когда при изготовлении используются недостаточно качественные марки сталей либо не соблюдается технологический процесс производства( с целью экономии некоторые производители не проводят термообработку кремальерных шестерен)
Как и все запчасти на ЭКГ-5, кремальерные шестерни имеют свою технологию и особенности производства. Несоблюдение технологии производства приводит к таким случая когда за несколько десятков часов работы зубья кремальерных шестерен стираются полностью.
| Наименование детали или сборочной единицы | Обозначение по чертежу | Количество на машину |
Шестерня кремальерная | 1080.55.306 | 2 |
Материал | Твёрдость | Масса, кг |
Сталь 35ХН2МЛ | Зуб ТВЧ НRC≥35 | 125 |
№ позиции на эскизе | Возможные дефекты | Способ установления дефектов и контрольный инструмент | Размеры, мм | Заключение и рекомендуемый способ восстановления | ||
номинальный | допустимый без ремонта в сопряжении с деталью | |||||
новой | бывшей в эксплуатации | |||||
| Сквозные трещины проходящие через ступицу | Осмотр. Лупа. Дефектоскоп | — | — | — | Браковать | |
1 | Износ шлицевых впадин по ширине | Замер. Шаблон | +0,06 30,00 +0,15 | 30,60 | 30,30 | Более 30,60 мм наплавить и обработать до размера по чертежу |
2 | Износ поверхности по Ø 200 А3 | Замер. Нутромер микрометрический 75-600 мм | +0,09 200,00 | 200,30 | 200,10 | Более 200,30 мм наплавить и обработать до размера по чертежу |
3 | Износ зубьев по толщине | Замер толщины зуба на высоте h=19 мм. Штангензубомер | 36,00 -1,00 | 33,00 | 35,00 | Менее 33,00. Браковать |
