Технические характеристики реле максимального тока РТ-81, РТ-82

Реле применяются для защиты электрических установок при перегрузках и коротких замыканиях.

Реле являются комбинированными и состоят из двух элементов: индукционного с диском, создающего выдержку времени, и электромагнитного мгновенного действия создающего «отсечку» при больших значениях тока короткого замыкания.

Реле исполняются для цепей переменного тока частотой 50— 60 гц.

Пределы уставок реле

Тип	Iн, А	Индукционный элемент		Электромагнитный элемент
Тип	Iн, А	Iср, А	время срабатывания*, сек	Iср.отс Iср.инд.эл
РТ 81/1 РТ 81/1у**	10	4; 5; 6; 7; 8; 9; 10	0,5; 1; 2; 3; 4	2-8
РТ 81/2 РТ 81/2у	5	2; 2,5; 3; 3,5; 4; 4,5; 5	0,5; 1; 2; 3; 4	2-8

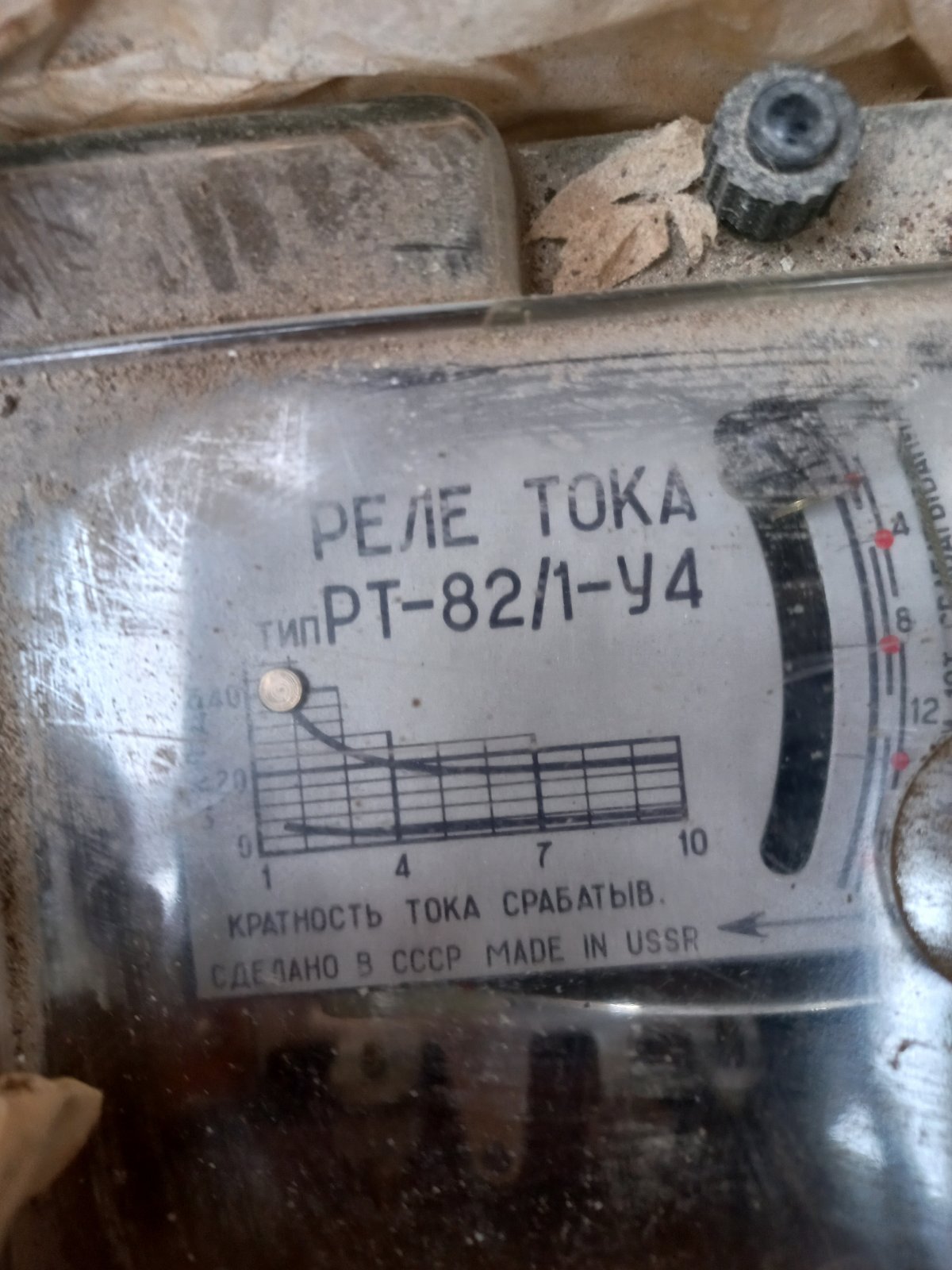

РТ 82/1 РТ 82/1у	10	4; 5; 6; 7; 8; 9; 10	2; 4; 8; 12; 16	2-8
РТ 82/2 РТ 82/2у	5	2; 2,5; 3; 3,5; 4; 4,5; 5	2; 4; 8; 12; 16	2-8
