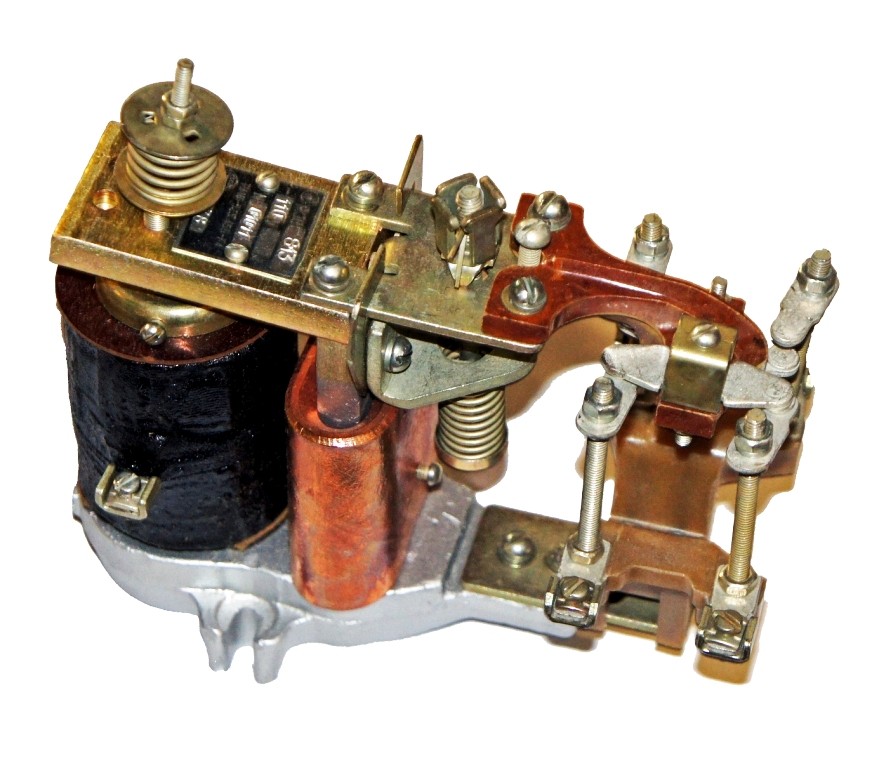

Реле РЭВ-813

применяются в качестве электромагнитных реле времени в цепях постоянного тока.

Предел регулирования:

• отключением катушки 2:3,5;
• закорачиванием катушки 2,2:3,8.

Реле РЭВ-813 реле времени

работающее в цепях  постоянного тока для подачи сигнала, то есть замыкания или размыкания контактов после истечения какого-то периода времени  при подаче напряжения постоянного тока на катушку реле РЭВ-813.

Реле РЭВ — 813

имеет электромагнитный принцип действия, когда в катушке с протекающим в ней током создается электромагнитное поле (электромагнитное реле РЭВ-813) втягивающее стальной сердечник. Выдержка времени в данном реле осуществляеся с помощьюя демпфера , зготовленого из меди  или алюминия, в котором  наводится  ток спадающим потоком. Присутствие этого тока способствует сохранению  некоторое время , магнитного поля и, следовательно, усилия для притягивания  якоря катушкой.

Реле  РЭВ 813 может быть изготовлено с  втягивающими катушками на 24, 48, 110, 220, о также и на 75 В. Широко данное реле применены в  тепловозах и электровозах.

Задержка времени которою может обеспечить реле времени РЭВ 813  составляет  от 0,25 до 1,5 сек.

Реле времени РЭВ-813 применяются в качестве электромагнитных реле времени в цепях постоянного тока.
Втягивающие катушки реле изготавливаются на номинальные напряжения: 24, 48, 110 и 220В.

Реле поставляются отрегулированными на максимальную выдержку времени, предусмотренную для данного типа реле. В случае необходимости регулировка производится на месте заказчиком.

Технические характеристики Реле РЭВ-813:

• Диапазоны выдержек времени, получаемые отключением/закорачиванием катушки, сек …… 2…3.5/2.2…3.8;
• Количество цепей …… 1;
• Напряжение питания, В (постоянного тока) …… 24, 48, 110, 220;
• Диапазон коммутируемых напряжений, В …… 24…220;
• Длительно допустимый ток контактов, А …… 16;
• Количество контактов с выдержкой времени …… 1″з»+1″р»;
• Диапазон рабочих температур, °С …… -45…+40;
• Габаритные размеры, мм …… 150х200х135;
• Масса, кг, не более …… 3.5;

Реле РЭВ813 имеет 1 замыкающий и один размыкающий контакт.

Технические характеристики РЭВ-8ХХ
