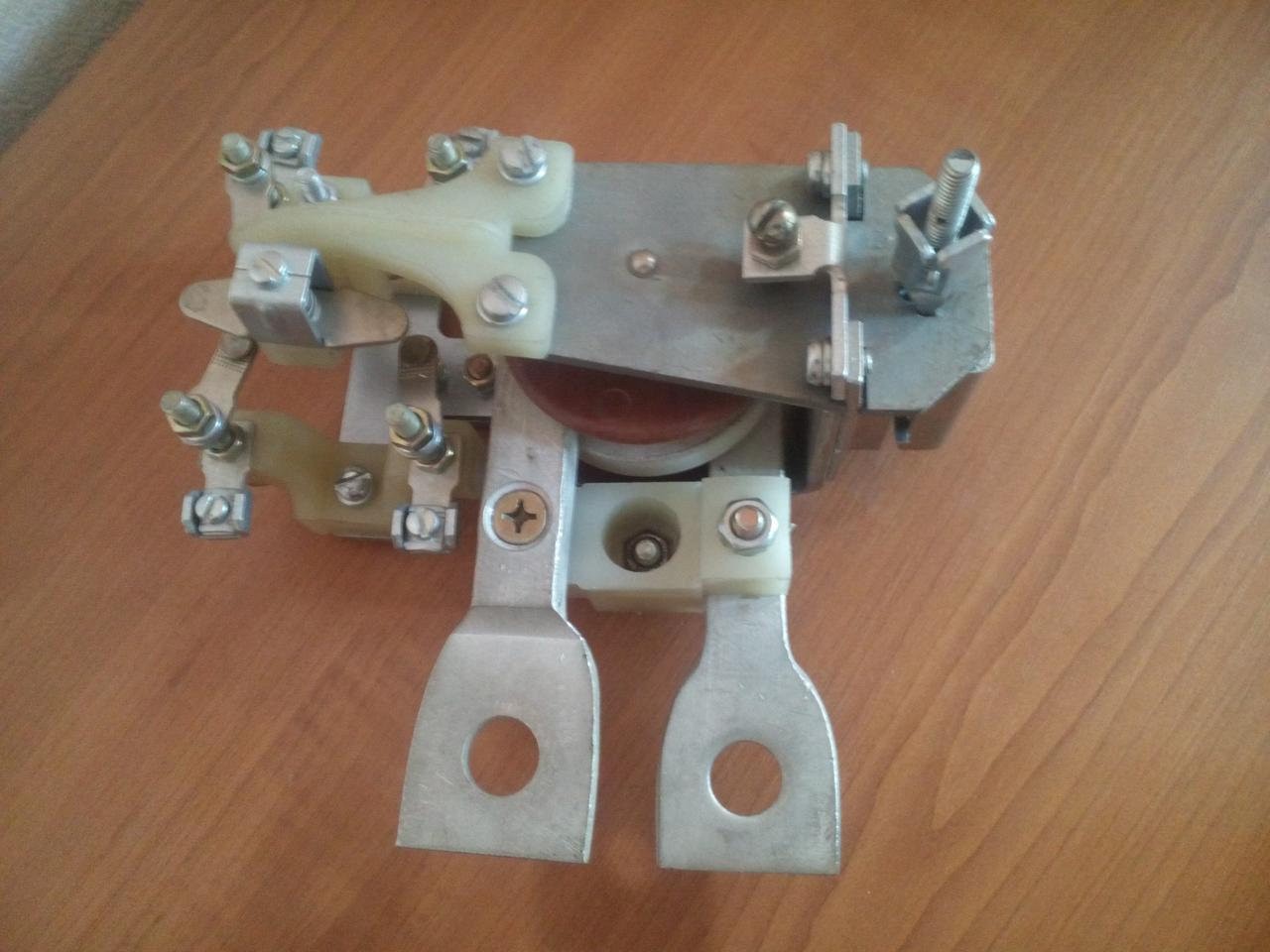

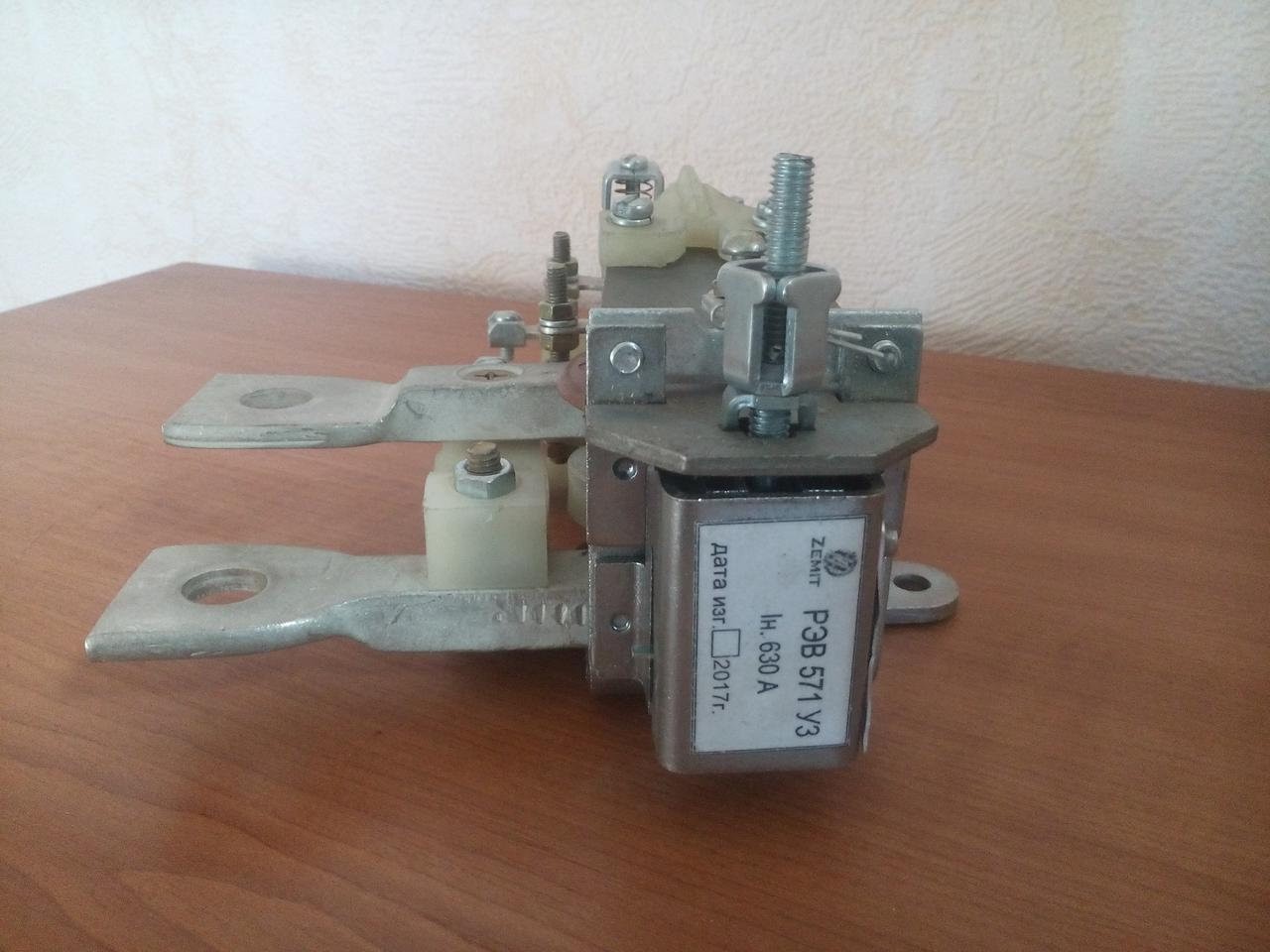

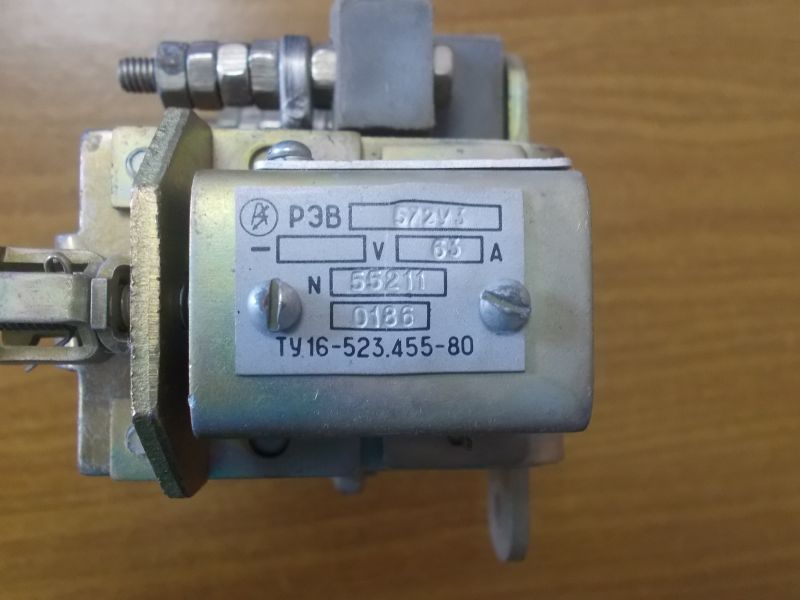

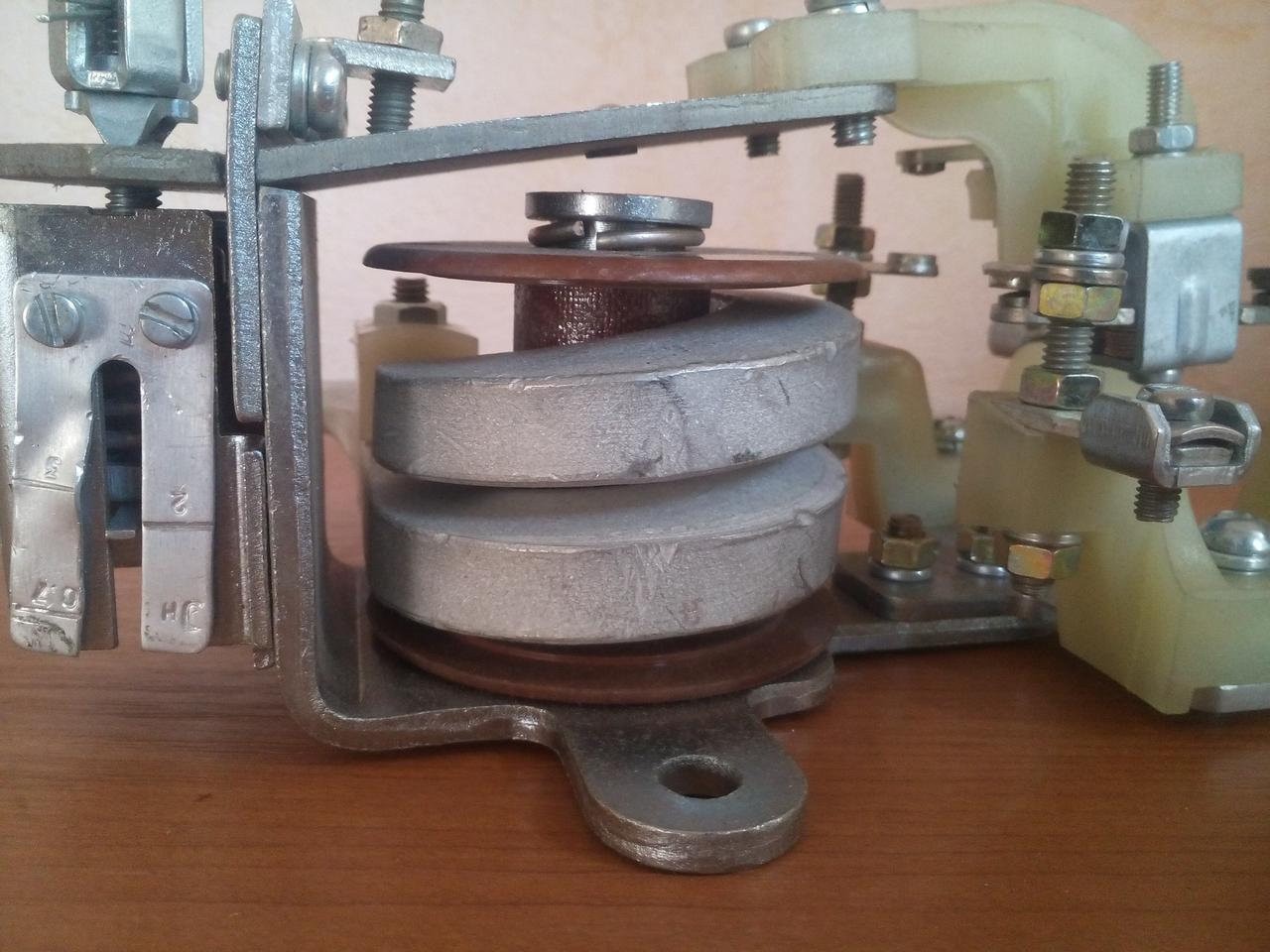

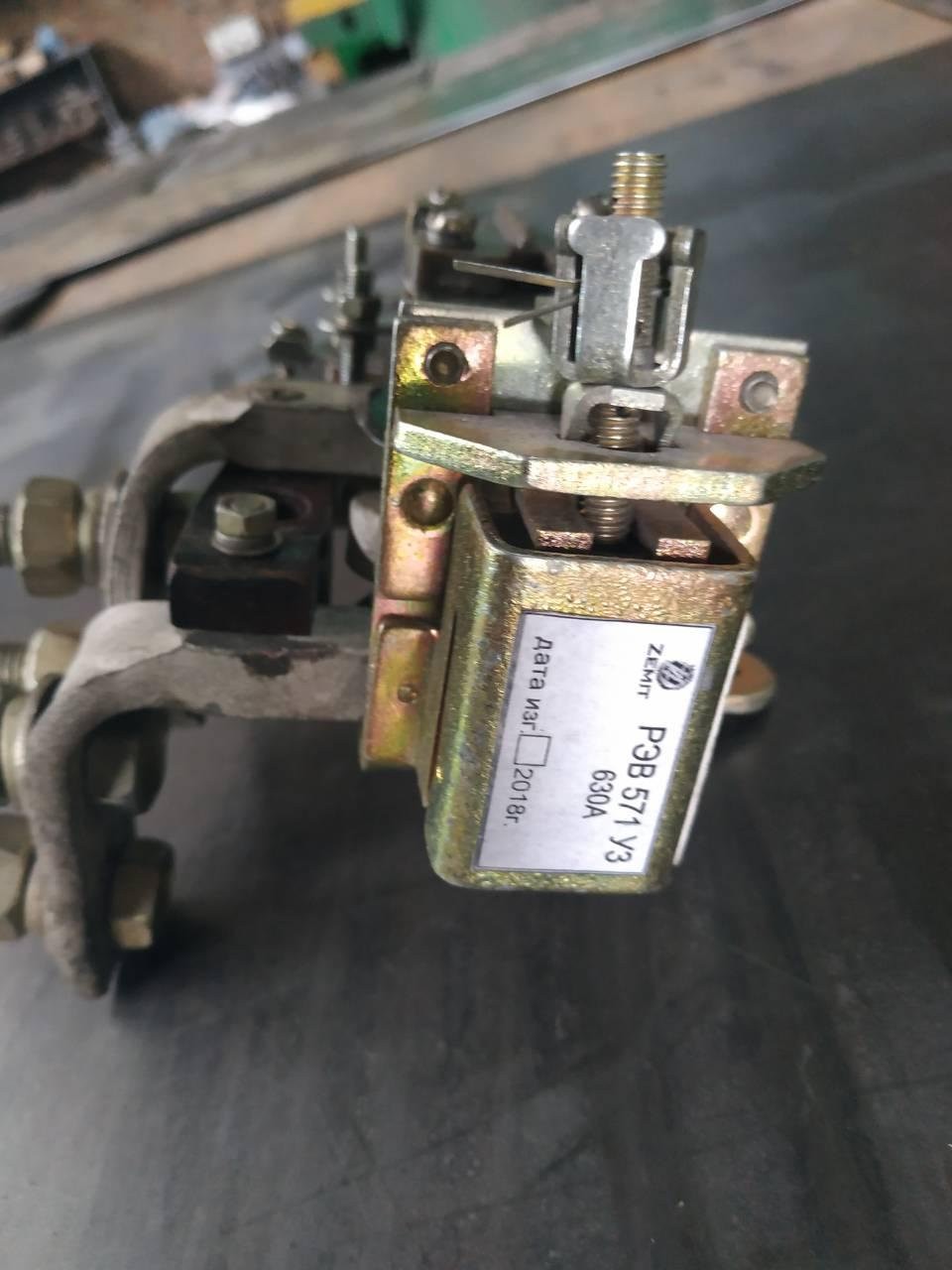

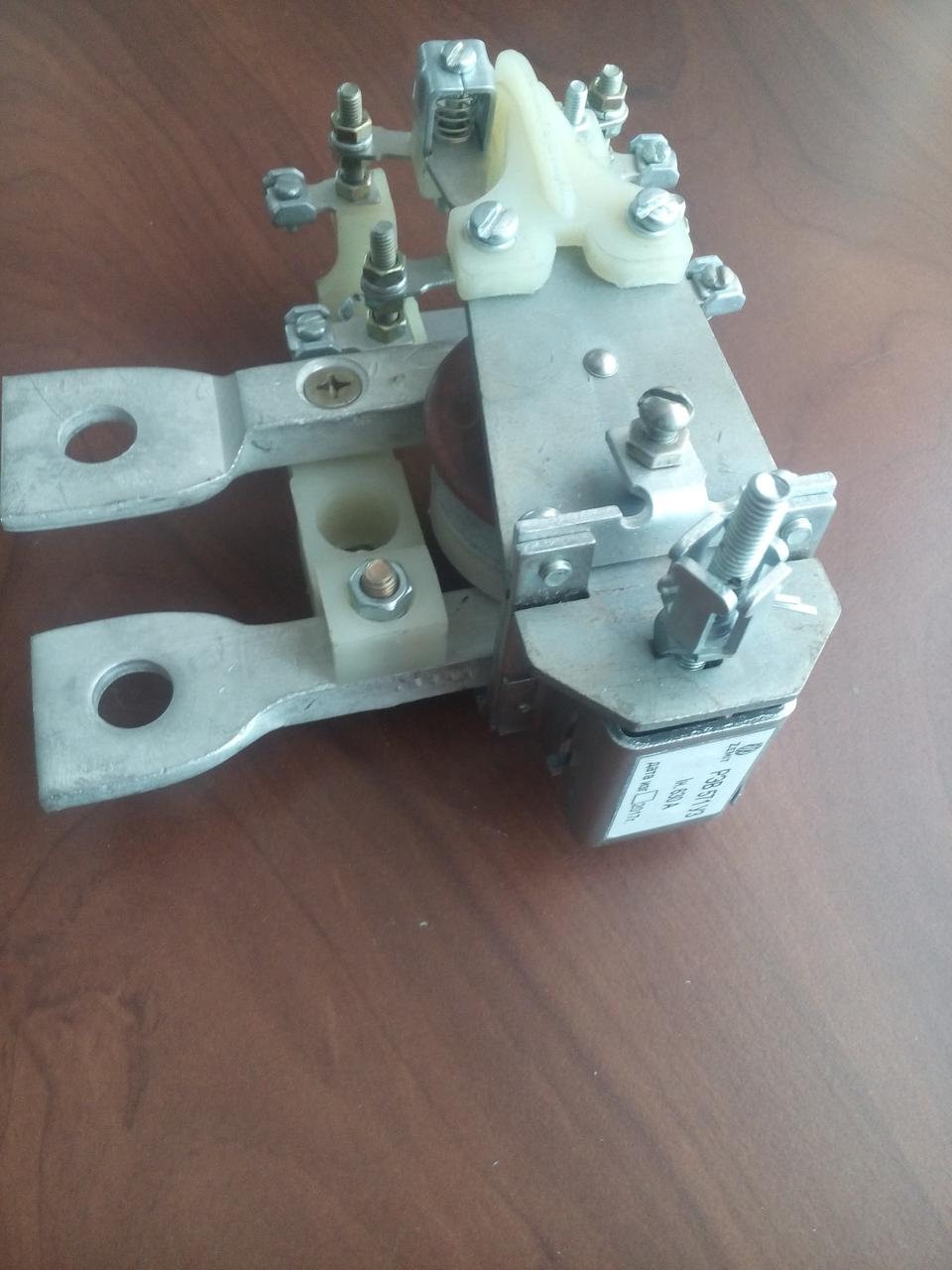

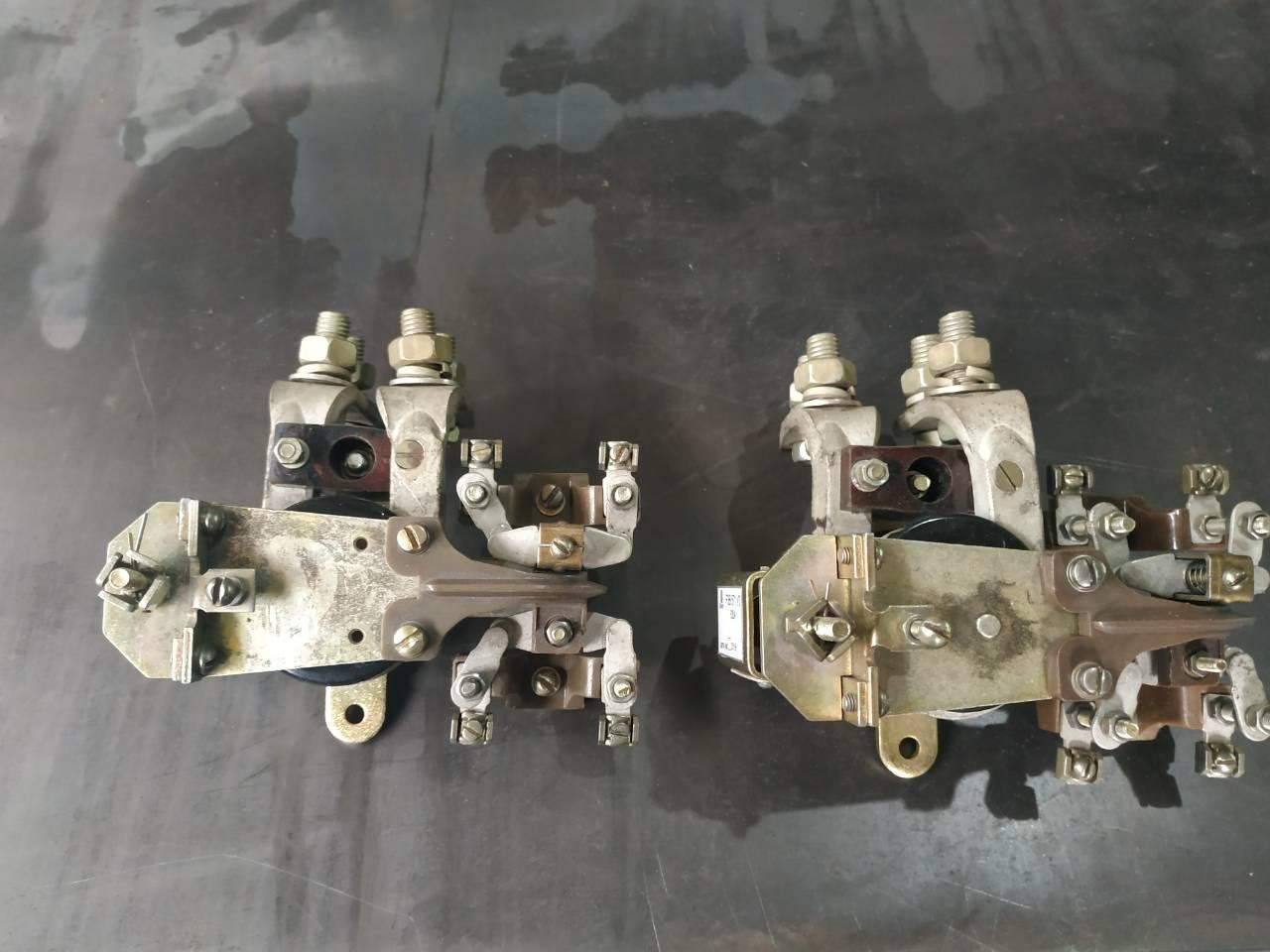

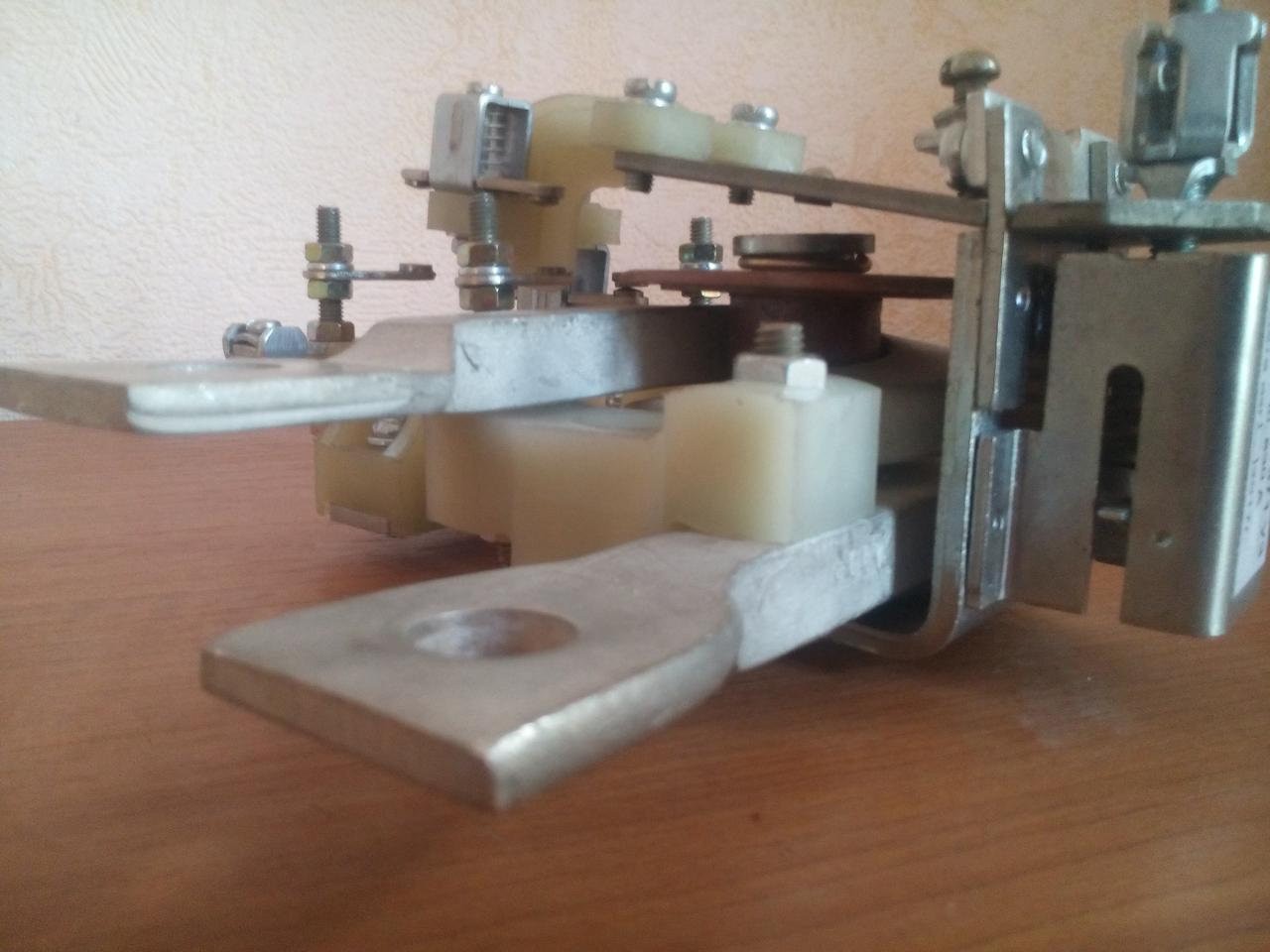

Реле максимального тока типа РЭВ-572 и РЭВ-571

различных типов, ранее известных под маркировками РЭ-571т и РЭ-572т могут быть как в наличии так и под заказ. Узнать наличие, точную стоимость и приобрести и Реле РЭВ-572 вы можете позвонив по телефону или отправить заявку на электронную почту указанную в разделе «Контакты».

Реле РЭВ571 или Реле РЭВ-572 применяются

в оборудовании как реле максимального тока которое необходимо для защиты электродвигателей с постоянным током от самых различных токов короткого замыкания. Данные типы реле выпускаются взамен старых РЭ-571т и РЭ-572т производство которых прекращено еще в 1964 году.

Реле могут быть двух типов:

• одностабильные РЭВ 571;
• двустабильные РЭВ 572 (ручной возврат).

Реле производили с 1 размыкающим и 1 замыкаюшим или 1 размыкающим контактами. При помощи перестановки деталей прямо на месте монтажа изменяется исполнение контактов в рамках их общего кол-ва (1 или 2).

Для заказа реле типа РЭВ571 или РЭВ572 необходимо уточнить:

1. Полное наименование реле РЭВ-570;
2. Какой способ подсоединения к катушке (только для катушек на 100А-1250А);
3. Способ возврата;
4. Категорию размещения согласно ГОСТу 15150-69, а так же климатическое исполнение;
5. Номинальный ток его втягивающей катушки;
6. Исполнение контактов;
7. Номенклатурный номер изделия и тип реле.

Технические характеристики Реле РЭВ-572 и Реле РЭВ-571 (старое название РЭ 571т и РЭ 572т)

Полный перечень типов реле РЭВ — 571 и РЭВ — 572

Номенклатурный номер		Номинальный ток катушки, А	Способ соединения катушек		Исполнение контактов
РЭВ — 572 (РЭ-572т) двустабильные	РЭВ — 571 (РЭ-571т) одностабильные		передний	задний	1 замкн. 1 разомкн.	1разомкн.
155 727 714	155 717 714	1250		х		х
155 727 713	155 717 713			х	х
155 727 712	155 717 712		х			х
155 727 711	155 717 711		х		х
155 727 124	155 717 124	630		х		х
155 727 123	155 717 123			х	х
155 727 122	155 717 122		х			х
155 727 121	155 717 121		х		х
155 726 924	155 716 924	400		х		х
155 726 923	155 716 923			х	х
155 726 922	155 716 922		х			х
155 726 921	155 716 921		х		х
155 726 824	155 716 824	320		х		х
155 726 823	155 716 823			х	х
155 726 822	155 716 822		х			х
155 726 821	155 716 821		х		х
155 726 624	155 716 624	250		х		х
155 726 623	155 716 623			х	х
155 726 622	155 716 622		х			х
155 726 621	155 716 621		х		х
155 726 424	155 716 424	160		х		х
155 726 423	155 716 423			х	х
155 726 422	155 716 422		х			х
155 726 421	155 716 421		х		х
155 726 024	155 716 024	100		х		х
155 726 023	155 716 023			х	х
155 726 022	155 716 022		х			х
155 726 021	155 716 021		х		х
155 725 522	155 715 522	63	х			х
155 725 521	155 715 521		х		х
155 725 322	155 715 322	40	х			х
155 725 321	155 715 321		х		х
155 724 922	155 714 922	25	х			х
155 724 921	155 714 921		х		х
155 724 622	155 714 622	16	х			х
155 724 621	155 714 621		х		х
155 724 322	155 714 322	10	х			х
155 724 321	155 714 321		х		х
155 724 022	155 714 022	6	х			х
155 724 021	155 714 021		х		х
155 723 722	155 713 722	4	х			х
155 723 721	155 713 721		х		х
155 723 522	155 713 522	2,5	х			х
155 723 521	155 713 521		х		х
155 723 222	155 713 222	1,6	х			х
155 723 221	155 713 221		х		х

Обмоточные данные Реле РЭВ-572

Iн, А	Число витков	Марка и диаметр провода по меди, мм
0,6	2000	ПЭВ-1 0,47
1	1200	ПЭВ-1 0,59
1,6	750	ПЭВ-1 0,8
2,5	480	ПЭВ-1 1,0









Коммутационная способность контактов

Род тока	Род тока	Ток, А
		замыкание	размыкание	длительный
Переменный	до 380	100	10	10
Постоянный	110	25	2,5*	10
Постоянный	220	25	1*	10
Реле РЭВ-571 — схема внутренних соединений
Реле РЭВ-572 — схема внутренних соединений
