Описание

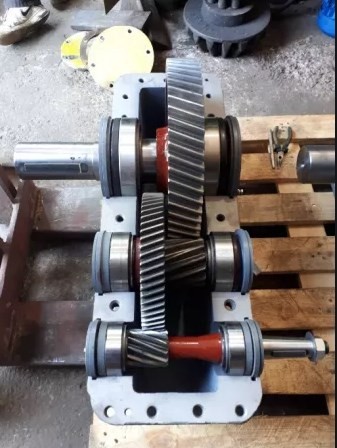

Редуктор Ц2У-315Н и 1Ц2У-315Н — является цилиндрическим горизонтальным двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 315 мм. Производится в основном с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 номинальный крутящий момент на выходном валу — 11200 Нм. Стандартное исполнение валов — цилиндрическое и в виде части зубчатой муфты. Применяются в районах с умеренным климатом (исполнение У), сухим и влажным тропическим климатом (исполнение Т), категорий размещения 1, 2, 3, 4 (работа на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом).
Технические характеристики:
| Типоразмер редуктора | Ц2У-315НМ | ||||||||||
| Номинальное передаточное отношение, i | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | ||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм | 8000 | 8100 | 7700 | 7800 | 7900 | 7600 | 7500 | ||||
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | ||||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 4000 | 2000 | ||||||||
| тихоходного | цилиндрический конец | 22400 | |||||||||
| конец вала в виде части зубчатой полумуфты | 26800 | ||||||||||
| Объем заливаемого масла | 40 | ||||||||||
| Масса, кг | 510 | ||||||||||
Габаритные и присоединительные размеры:
Тип | awl | aw2 | L | l0 | ll | l2 | l3 | l4 | B | Bl | B2 | H | Hl | d |
Ц2У-315Н | 200 | 315 | 1040 | 215 | 370 | 300 | 420 | 740 | 366 | 340 | 260 | 685 | 335 | 28 |
Расшифровка обозначения маркировки :
