Описание

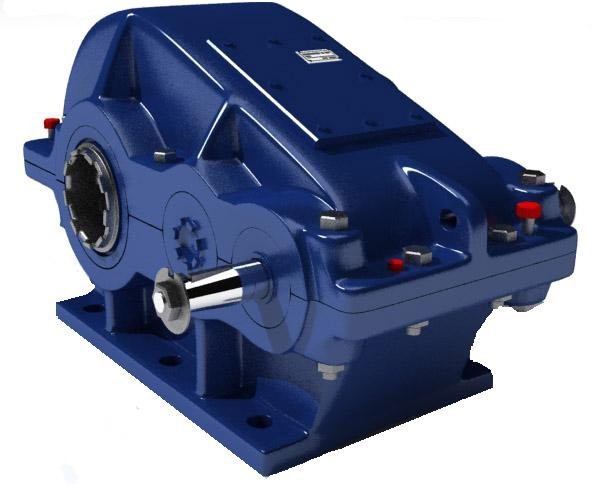

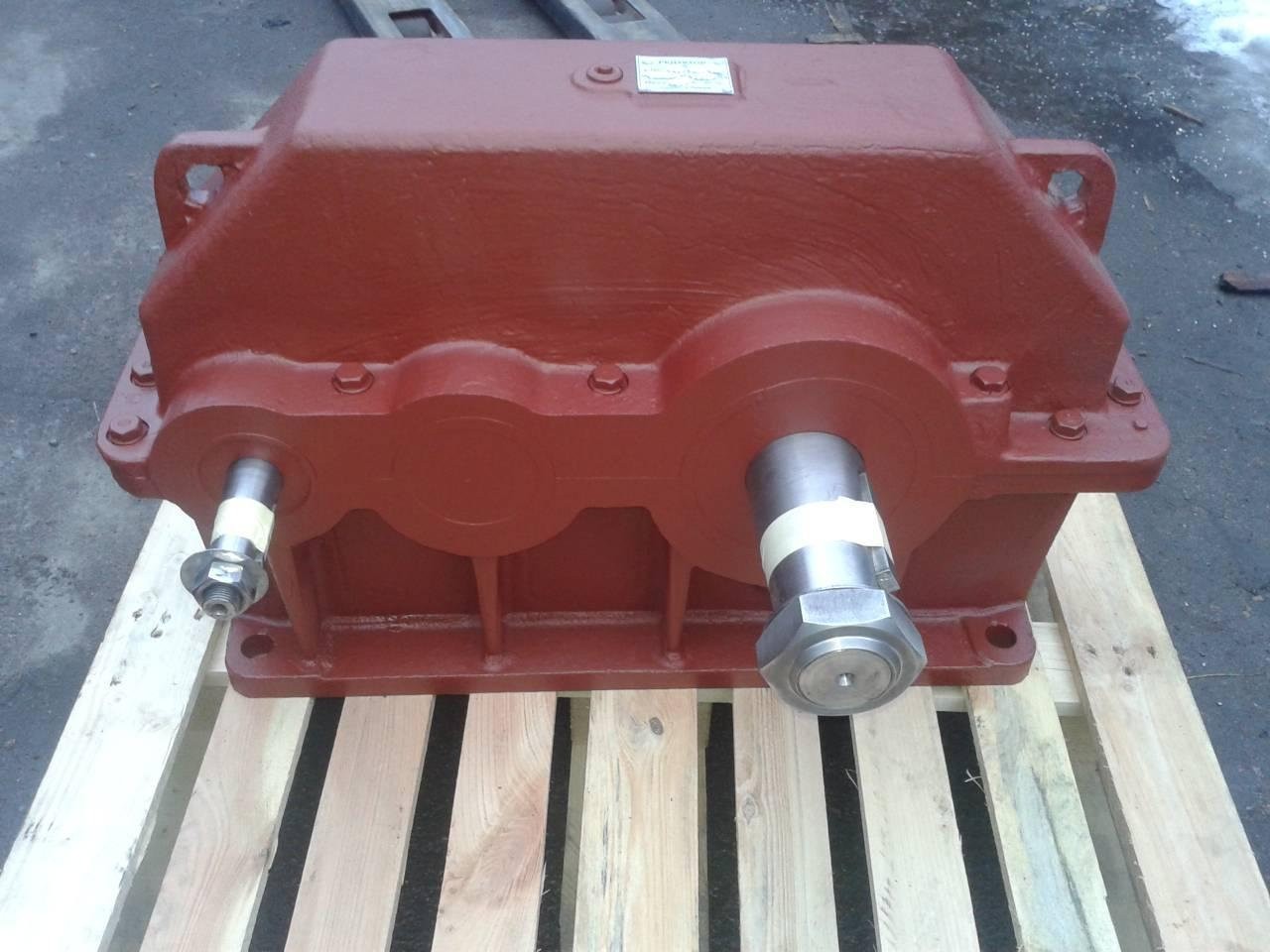

Редуктор Ц2У-200-40-12 являются представителями одной из наиболее распространенных групп редукторов — цилиндрические. В зависимости от числа ступеней передачи различаю: редукторы 1-о- ступенчатой передачи, 2-х ступенчатой передачи, 3-х ступенчатой передачи, 4-х ступенчатой передачи.
В зависимости от расположения осей вала редукторы Ц2У-200 различают параллельноосные ( оси вала расположены параллельно друг другу) и соосные ( оси валов редуктора находятся напротив друг друга).
| Тип редуктора | Цилиндрический |
| Ц2У | Тип редуктора |
| 200 | межосевое расстояние |
| 40 | передаточное число |
| 12 | варианта сборки |
Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения 1Ц2У-200 предназначены для увеличения крутящего момента путём преобразования скорости вращения в силу т.е.(вращение первичного вала, за счёт набора шестерёнок преобразует силу на выходном валу редуктора с понижением скорости).
Скорость выходного вала подбирается передачей редуктора, а так же скоростью вращения электродвигателя, не рекомендуется устанавливать эл. двигатель более 1500 оборотов в минуту.
Варианты написания: Ц2У, 1Ц2У,
Условное обозначение редуктора двухступенчатого цилиндрического при заказе: Редуктор 1Ц2У-200 — 40 — 12 — У1, показывает, что тип редуктора — 1Ц2У, меж-осевое расстояние которого 200, передаточное число редуктора 40, вариант сборки 12, а климатическое исполнение — У1.
Условия применения редукторов 1Ц2У-200:
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин.;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/.м3;
- климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
При подборе редуктора посоветуйтесь со специалистами , от правильного подбора зависит продолжительность службы данного изделия!
Технические характеристики редуктора:
| Тип | Номинальное передаточное число | Номинальный крутящий момент, Нм | Номинальная радиальная нагрузка на валу, Н | Масса не более, кг | КПД | |
| Быстоходный | Тихоходный | |||||
| Ц2У 200
| 8; 10; 12,5; 16; 20; 25; 31,5; 40 | 2500 | 2240 | 12500 | 170 | 0,97 |
Габаритные и присоединительные размеры редуктора:
| Тип | Aw т | Aw б | A | B | B1 | H | H1 |
| мм | |||||||
| 1Ц2У-200 Ц2У-200 | 200 | 125 | 515 | 230 | 165 | 420 | 212 |
| Тип | h | L | L1 | L2 | L3 | L4 | L5 | d |
| мм | ||||||||
| 1Ц2У-200 Ц2У-200 | 30 | 670 | 580 | 165 | 236 | 212 | 280 | 24 |
Присоединительные размеры конических валов редуктора 1Ц2У-200:
| Вал | мм | |||||
| d | d1 | I | I 1 | b | t | |
| Быстроходный | 30 мм | М20*1,5 | 80 | 58 | 5 | 15,55 |
| Тихоходный | 70 мм | М48*3,0 | 140 | 105 | 18 | 36,38 |
Присоединительные размеры цилиндрических валов редуктора 1Ц2У-200:
| Вал | ||||
| d | I | b | t | |
| Быстроходный | 24 | 58 | 8 | 28 |
| Тихоходный | 60 | 105 | 18 | 69 |
Присоединительные размеры тихоходного вала в виде зумбчатой полумуфты:
| Редуктор | b | d | d1 | d2 | d3 | L | I | I1 | Зацепление | |
| m | z | |||||||||
| 1Ц2У 200 | 25 | 210 | 100 | 80F8 | 105 | 192 | 10 | 50 | 5 | 40 |
Варианты сборки редуктора Ц2У:
Неоспоримым преимуществом цилиндрических редукторов Ц2У-200-40-12 есть:
- Низкое энэргопотребление, что на прямую связано с достаточно высоким КПД(98%).
- Значительная нагрузо- и износостойкость.
Правильно подобранный редуктор Ц2У-200-40-12 способен произвести достаточно высокую мощность.
- Низкая температура во время работы.
- Возможность работы в часто прерывистом режиме( частые включения-выключения привода).
Доставка на склад покупателя в любой регион Украины
Цена: Ценy уточняйте
