Описание

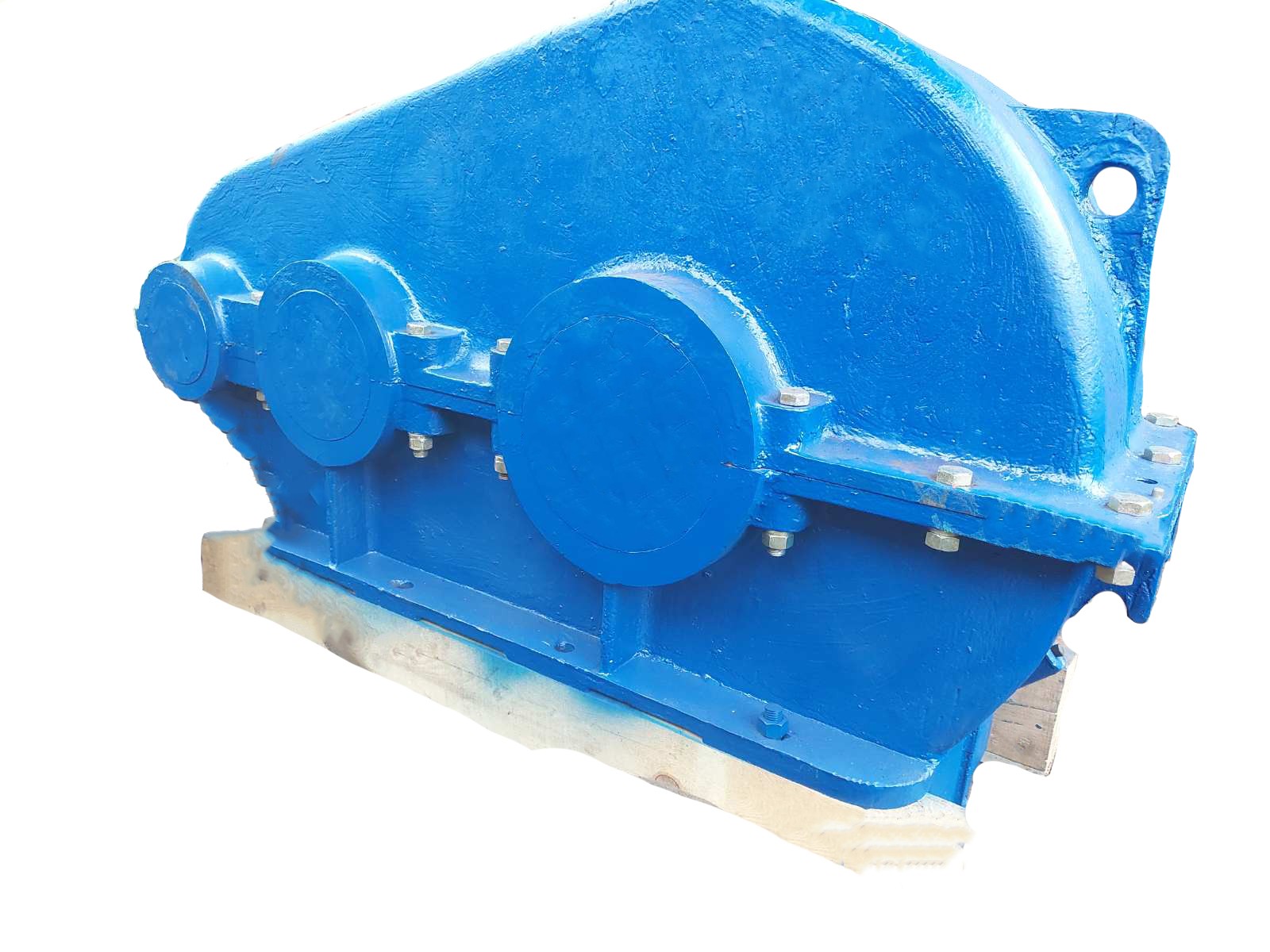

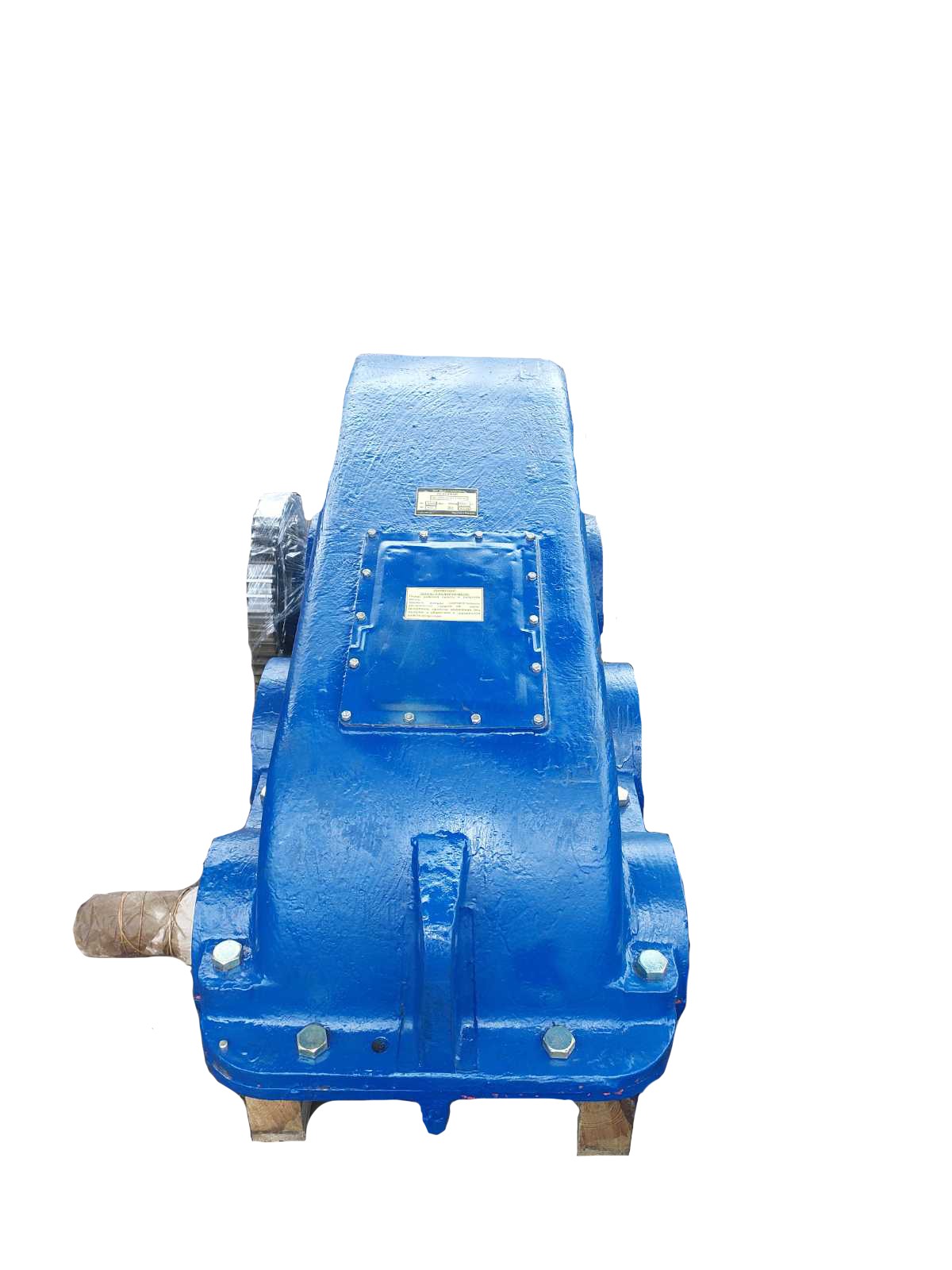

Редукторы зубчатые цилиндрические двухступенчатые горизонтальные РМ-1000 служат для увеличения крутящих моментов и уменьшения частоты вращения.
Пример условного обозначения редуктора
РМ-1000-20-11-М-2-У1, РМ-1000-31,5-12-М-2-У1
Где: РМ — тип редуктора;
1000 — межосевое расстояние;
20, 31,5 — передаточное число;
11 и 12 — вариант исполнения сборки;
М — исполнение конца выходного вала в виде части зубчатой муфты;
2 — категория точности;
У1 — климатическое исполнение.
Технические характеристики редуктора РМ-1000
| Редуктор | РМ-1000 |
| Передаточные числа | 8, 10, 12,5, 16, 20, 22,4 , 31,5, 40, 50 |
| Масса (вес) редуктора, кг | 2122 |

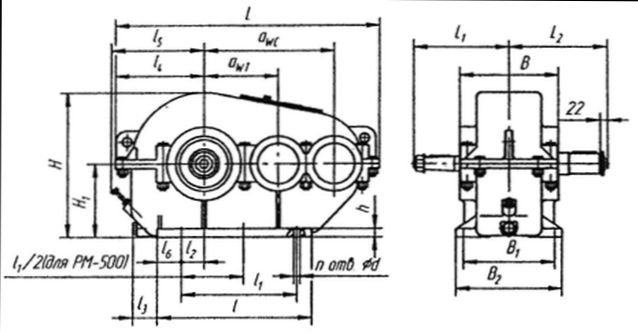

Габаритные размеры редуктора РМ-1000 (в прилагаемой схеме).
| Редуктор | Межосевое расстояние | L | L1 | L2 | l | l1 | l2 | l3 | l4 | l5 | l6 | B | B1 | B2 | H | H1 | h | |
| awc | aw1 | |||||||||||||||||
| РМ-1000 | 1000 | 600 | 1896 | 550 | 595,5 | 1350 | 870 | 350 | 250 | 639 | 645 | 200 | 660 | 590 | 660 | 965 | 400 | |

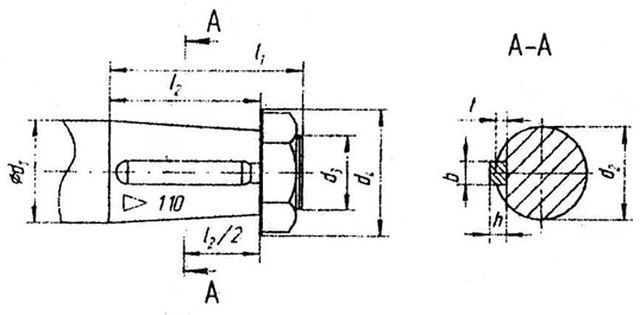

Размеры и диаметр входного вала РМ-1000 (в прилагаемой схеме).
| Редуктор | d1 | d2 | d3 | d4 | l1 | l2 | b | h | t |
| РМ-1000 | 90 | 83,75 | М64*4 | 130 | 170 | 130 | 22 | 14 | 9 |

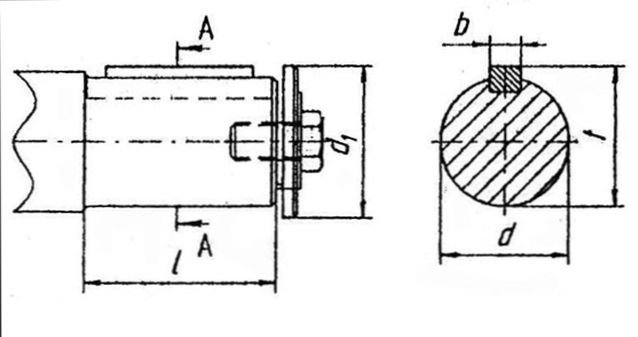

Размеры и диаметр выходного вала РМ-1000 (в прилагаемой схеме).
| Редуктор | d | d1 | b | l | t |
| РМ-1000 | 130m6 | 170 | 36 | 200 | 162 |

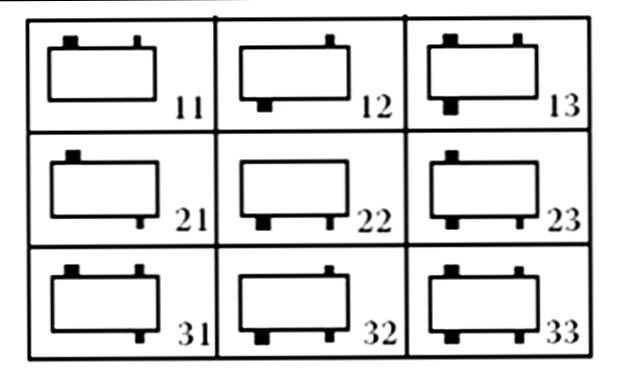

Варианты сборки редуктора РМ-1000 (в прилагаемой схеме).
Объем заливаемого масла редуктора РМ-1000 — 55 л
Для струйной смазки применять масло И50А или И70А.
