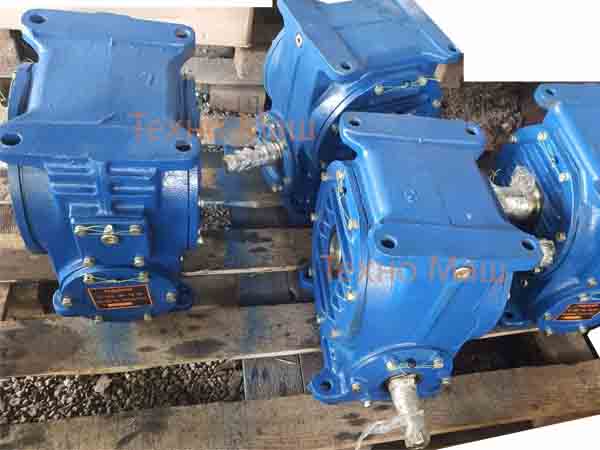

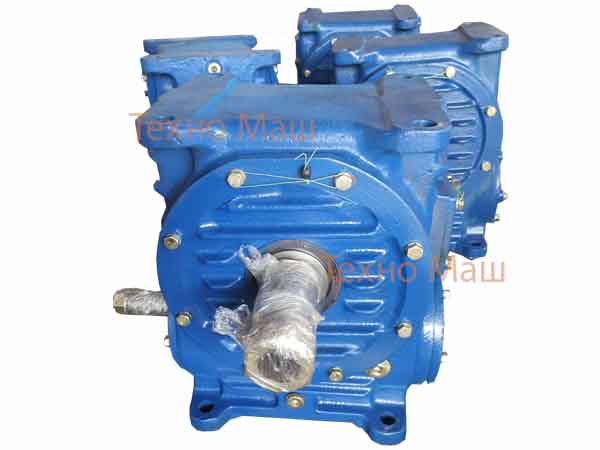

Редуктор червячный Ч-125-40

Описание

Редукторы червячные одноступенчатые Ч-125 предназначены для использования крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.
Редуктор с межосевым расстоянием 125 мм при непрерывной работе способен передавать вращающий момент на выходном валу до 515 Н.м в пределах передаточных чисел от 8 до 80. Применяется как самостоятельный механизм.

Габаритные и присоедините размеры редуктора Ч-125:

Варианты расположения червячной пары:

Варианты сборки редуктора:

Варианты сборки рассматриваются при расположении – червяк под колесом.
Вариант сборки 56, 66 представляет собой редуктор с полым шлицевым тихоходным валом.

Пример обозначения редуктора при заказе:

Ч- 125 – 40 – 52 – 1 -2 – ЦЦ ВУЗ
УЗ – климатическое исполнение и категория размещения
В – наличие вентилятора
ЦЦ – вариант исполнения конца входного и выходного вала соответственно
2 – вариант крепления редуктора
1 – вариант расположения червячной пары
52 — вариант сборки
40 – номинальное передаточное число
125 – межосевое расстояние
Ч – тип редуктора

Условия применения:

— нагрузка постоянная и переменная, одного направления и реверсивная;

— работа с периодическими остановками и длительная до 24 часов в сутки;

— вращение валов в любую сторону;

— температура внешней среды от минус 40 до плюс 50С

— внешняя среда неагрессивная, невзрывоопасная

— атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м³;

— климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69
