Описание

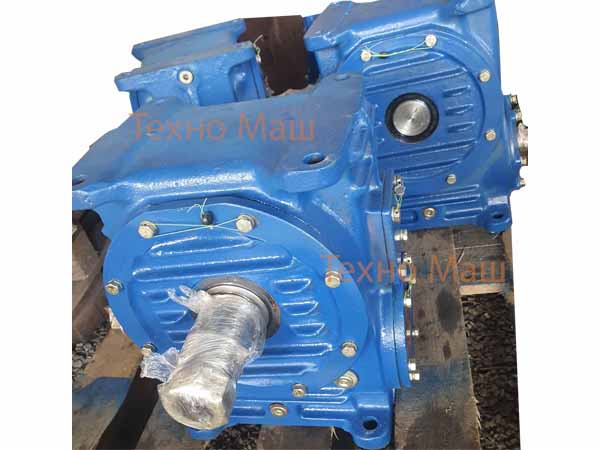

Редуктор Ч-100 — одноступенчатый чугунный с червячной передачей. Используется при повторно-кратковременных и постоянных режимах работы. Одноступенчатый червячный редуктор предназначен для увеличения крутящего момента и уменьшения частоты вращения в качестве комплектующих в приводах машин, оборудования и механизмов.
Лапы не съемные, отливаются в верхней и нижней части корпуса, что дает возможность устанавливать с расположением червячной пары над и под колесом.

Технические характеристики редуктора

Передаточные числа		Частота вращения входного вала, об/мин						Максимальная нагрузка на валу
Ном.	Факт.	1500		1000		750		Вход. вал, Н	Выход. вал, Н
		Допускаемый М_кр на вых. Валу, Нм	КПД	Допускаемый М_кр на вых. Валу, Нм	КПД	Допускаемый М_кр на вых. Валу, Нм	КПД
40	40	387	0.78	433	0.74	485	0.71	800	5500

Эксплуатационные характеристики

Редуктор Ч-100 обладают повышенной надежностью в работе, высоким КПД до 90%, просты в обслуживании. Работают с постоянной и переменной нагрузками, в непрерывном и повторно-кратковременном режимах, нагрузка одного направления и реверсивная. Вращение валов в любую сторону. Используется в неагрессивной и невзрывоопасной среде. Частота вращения входного вала не превышает 1800 об/мин. Рассчитаны на работу при запыленности воздуха не более 10 мг/м³. Мощность определяется по формуле: Pвых=(Мвых*Nвых)/(9740*U), квт

Габаритные и присоединительные размеры редуктора Ч-100

Размеры концов валов редуктора червячного Ч-100

Типоразмер редуктора	Aw	L	L₁	L₂	L₃	L₄	L₅	В	B₁	B₂	B₃	B₄	B₅	Н	H₁	H₂	D	D₁	D₂	d
Типоразмер редуктора	мм
редуктор Ч100	100	373	240	200	177	225	257,5	341	218	175	140	225	450	312	18	100	140	220	150	19
