Описание

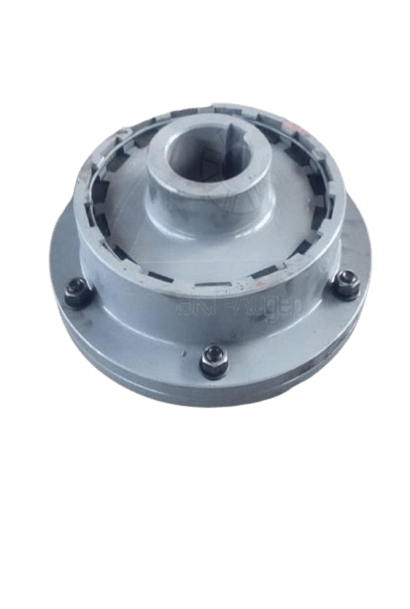

Полумуфта пятимашинного агрегата — является частью узла агрегат машинный.Агрегаты электромашинные предназначены для питания электродвигателей главных приводов экскаваторов по системе генератор-двигатель. Агрегат состоит из приводного электродвигателя и генераторов постоянного тока, соединенных эластичными муфтами и смонтированными на общей фундаментальной плите.
Муфта чертёж 44.01.000 СБ
| 751319.002 | Сухарь ЖАИЕ |
Габаритные размеры:
Диаметр — 300
Высота — 222
| Наименование | Обозначение | Количество |
| Шайба 16.01.05 ГОСТ 11371-78 | 6 | |
| Гайка М16 ГОСТ 5915-70 | 6 | |
| Болт | 44.01.004 | 6 |
| Сухарь 20*35*60 | ГОСТ 7338-77 | 10 |
| Кольцо запорное | 44.01.005 | 1 |
| Полумуфта | 44.01.002 | 1 |
| Кольцо соединительное | 44.01.003 | 1 |
| Полумуфта | 44.01.001 | 1 |
