Описание

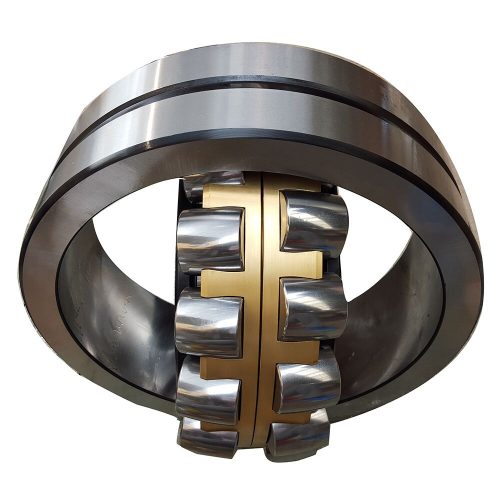

Подшипник 3634 22334— является двухрядным роликовым радиальным сферическим подшипником. Основной тип воспринимаемой нагрузки — радиальная, данная конструкция обладает самой высокой грузоподъемностью при аналогичных размерах.
Направление воспринимаемых нагрузок — радиальное и осевое в обе стороны. Осевое — до 25% неиспользованной допустимой радиальной нагрузки. Допускают значительный перекос внутреннего кольца (вала) относительно наружного кольца (корпуса). Подшипник соответствует стандарту ГОСТ 5721-75.
| Параметр | Обозначение | Значение | Единицы |
| Внутренний диаметр подшипника | d | 170 | мм |
| Наружный диаметр подшипника | D | 360 | мм |
| Ширина подшипника | В | 120 | мм |
| Радиус монтажной фаски подшипника | r | 5,0 | мм |
| Статическая грузоподъемность | C0 | 1160000 | Н |
| Динамическая грузоподъемность | C | 1320000 | Н |
| Масса подшипника | m | 62,0 | кг |
Дополнительные обозначение
| NTN | SNR | FAG | SKF | NSK | ГПЗ | |
| Полиамидный сепаратор | T2 | EG15 | TVPB | P, TN, TN9 | H | Е |
| Стальной сепаратор | J | EA, A | F, J | C, CC, EC, ECC, E, | C, CD, EA, J | — |
| Латунный сепаратор | L1 | EM, MB | M, MA, MB | CA, CAC, ECA, ECAC | M, MB, CAM | Л |
| Повышенная грузоподъемность | Ultage | E, Ultage | E1, X-life | E, Explorer | HPS | — |
| Измененный внутренний зазор | C2, C3 | C2, C3 | C2, C3 | C2, C3 | C2, C3 | 30, 80 |
| Коническое отверстие под втулку | K, K30 | K, K30 | K, K30 | K, K30 | K, K30 | — |
| Смазочная канавка и отверстия | D1 | B33 | W33 | W33 | E4, W33 | Н |
| Виброустойчивое исполнение | UAVS1, UAVS2 | F800, F801 | T41A, T41D | A15, VA405 | U15VS, VB | НК5, АМНК5 |
Схема подшипника 3634
