Описание

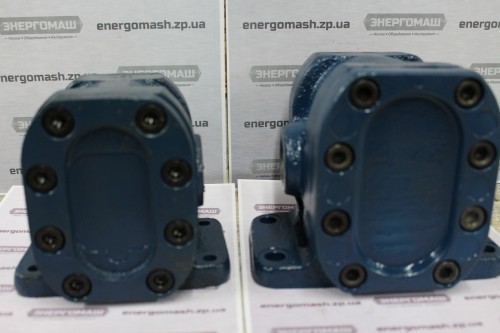

Насосы шестеренные Г11-23, (иногда их называют насосы шестерёнчатые) предназначены для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10…55°С в смазочные системы станков и других стационарных машин.
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Насосы шестеренные Г11-23 применяются в технологическом оборудовании и выполняют следующие функции:
- для обеспечения смазки трущихся деталей и узлов
- для создания рабочего давления в гидравлических системах. Насосы первой группы обеспечивают давление на выходе до 5 атм, насосы второй группы до 25 атм.
- для перекачивания жидкостей
Привод насосов должен осуществляться через упругую муфту, компенсирующую колебания, ударные нагрузки и несоосность валов привода и насоса.
Насосы могут устанавливаться в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации.
Описание конструкции и принципа работы шестеренных насосов типа Г11-2
В расточках корпуса 1 насоса размещены два стальных закаленных зубчатых колеса 15 и подшипники скольжения, выполненные в виде четырех монолитных втулок 8.
Колеса с помощью шпонок 12 связаны с ведущим 9 и ведомым 11 валами. Рабочий комплект (зубчатые колеса, втулки, валы)удерживается в корпусе крышками 13 и 16, причем последняя содержит манжетное уплотнение 17.
В осевом направлении колеса фиксируются относительно валов пружинными кольцами 10, допускающими возможность самоустановки колес относительно сопряженных торцовых поверхностей втулок 8.
В валах 9 и 11 выполнены отверстия 5, а на поверхности крышки 13 — канавки 4, служащие для отвода утечек масла во всасывающую линию. При вращении зубчатых колес увеличивается объем камеры 3 насоса, расположенной со стороны выхода зубьев из зацепления, и она заполняется маслом через отверстие 2, связанное со всасывающей линией.
В зоне рабочей камеры 7 зубья входят в зацепление, вытесняя масло из межзубьевых впадин в напорную линию через отверстие 14. Для исключения запирания масла в межзубьевых впадинах на торцовых поверхностях втулок 8 выполнены разгрузочные канавки 6.
Для улучшения условий всасывания камера 3 расширена специальной фрезеровкой, а камера 7 выполнена в виде узкой щели для уменьшения неуравновешенных радиальных нагрузок, действующих на зубчатые колеса.
Технические параметры насосов шестеренных типа Г11-2…
Наименование | Типоразмер насоса | |||||||
|---|---|---|---|---|---|---|---|---|
Г11-22А | Г11-22 | Г11-23А | Г11-23 | Г11-24А | Г11-24 | Г11-25А | Г11-25 | |
| Рабочий объём, см3 | 11,2 | 16 | 22,4 | 29,1 | 40 | 56 | 80 | 100 |
| Номинальная подача, л/мин. | 12 | 18 | 26 | 38 | 51,5 | 73 | 105 | 133 |
| Коэффициент подачи, % не менее | 76 | 78 | 80 | 82 | 89 | 90 | 91 | 92 |
| КПД % не менее | 54 | 56 | 64 | 68 | 72 | 74 | 76 | 77 |
| Давление на выходе, МПа | ||||||||
| – номинальное | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| – максимальное | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Давление на входе номинальное, МПа | не более минус 0,02 | не более минус 0,02 | не более минус 0,02 | не более минус 0,02 | не более минус 0,02 | не более минус 0,02 | не более минус 0,02 | не более минус 0,02 |
| Частота вращения, с-1 (об/мин) | 24,0 (1450) | 24,0 (1450) | 24,0 (1450) | 24,0 (1450) | 24,0 (1450) | 24,0 (1450) | 24,0 (1450) | 24,0 (1450) |
| – номинальная | 10,0 (600) | 10,0 (600) | 10,0 (600) | 10,0 (600) | 10,0 (600) | 10,0 (600) | 10,0 (600) | 10,0 (600) |
| – минимальная | 30,0 (1800) | 30,0 (1800) | 30,0 (1800) | 30,0 (1800) | 30,0 (1800) | 30,0 (1800) | 30,0 (1800) | 30,0 (1800) |
| максимальная | ||||||||
| Мощность при номинальном давлении, кВт | 0,9 | 1,5 | 1,7 | 2,3 | 2,9 | 4 | 5,5 | 7,5 |
| Масса, кг | 6 | 6 | 8,7 | 8,7 | 11 | 11 | 16 | 16 |
Габаритные и присоединительные размеры насосов Г11-22, Г11-22А, Г11-23, Г11-23А, Г11-24, Г11-24А, Г11-25, Г11-25А
