Описание

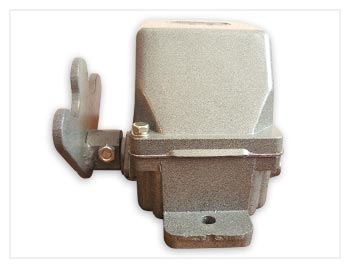

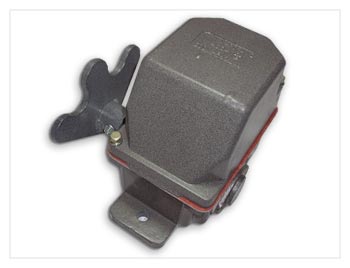

Компания реализует по цене от производителя концевой выключатель КУ-704.
Корпус концевого выключателя КУ-704 выполнен из материала АК-12 (это позволяет выключателям работать в агрессивной среде, не испытывая при этом ни малейшего дискомфорта) литьем под высоким давлением в брызгозащитном исполнении. При установке на открытом воздухе рекомендуется защищать выключатели от воздействия атмосферных осадков.
Назначение
На окончании пути механизма, будь то мостовой кран или телега необходимо отключение цепи управления приводом. Наилучшим средством для этих целей является концевой выключатель КУ-704. Климатические исполнения — У, ХЛ, Т. Категория размещения — 2.
Область применения концевых выключателей ку-704
Концевые выключатели КУ-704 наибольшее распространение получили в системах ограничения хода мостовых кранов. Крановое оборудование нуждается в том, чтобы были в его конструкции, предусмотрены правилами техники безопасности, устройства для торможения и для предохранения ударов крановых механизмов в буферные устройства.
Концевой выключатель КУ-704 работает как в одну сторону, так и в другую. Схема подключения данного аппарата может не отключать электродвигатели, но может подавать сигнал для замедленного движения балки перед столкновением с буфером. Концевые выключатели КУ-704 устанавливаются в местах, где нужна последовательная остановка двигателей.
В качестве управляющего упора используются стальные штыри, которые последовательно заходят в пазы рычага W-образной формы. Диаметр штыря должен быть 38 мм. Что сохраняет рабочие поверхности рычага концевого выключателя длительное время.
Например, для работы концевого выключателя КУ-704 на размыкание цепи управления электродвигателем привода используется одна цепь, а для замыкания цепи управления тормозами крана используется другая цепь. В таком случае обе цепи концевого выключателя КУ-704 задействованы для работы.
Одна цепь работает на размыкание, другая на замыкание. Режимы работы концевого выключателя устанавливаются при помощи переустановки кулачков. Выключатели могут работать на замыкание одной цепи и размыкание другой, на замыкание обоих цепей, на размыкание обоих цепей. Настроить концевой выключатель КУ-704 возможно в любой режим, зависимо от поставленной задачи.
Варианты установки концевого выключателя ку-704
Установка концевого выключателя КУ-704 производится в одном из положений, указанных на рисунке 1.
Рисунок 1 – Изображение способов установки концевого выключателя КУ-704
Рычаг на валу концевого выключателя КУ-704 устанавливается на шлицы, что позволяет, при необходимости, переустановить его в любое удобное положение.
Преимущества концевого выключателя ку-704 над аналогами
Концевой выключатель КУ-704 производства ООО «Промсервис» создан для тяжелых режимов работы, что касается механической износоустойчивости. Механическая износоустойчивость аппарата составляет – 1 млн. циклов, но при своевременном обслуживании может быть и более. В подшипниковых узлах концевого выключателя используются утолщенные крышки, что позволяет сохранить механическую часть концевого выключателя длительное время даже при сильных ударах.

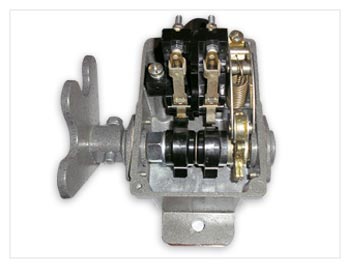

Корпус концевого выключателя КУ-704 выполнен литым из алюминиевого сплава в брызгозащищенном исполнении. При установке на открытом воздухе рекомендуется защищать выключатели от воздействия атмосферных осадков. Внутри корпуса закреплен барабан с кулачковыми шайбами, при повороте которого замыкаются или размыкаются контакты блока кулачковых элементов.
Принцип работы выключателя ку-704
На изоляционном основании блока кулачковых элементов укреплены четыре неподвижных контакта и два рычага с контактными мостиками. Контакты выполнены из серебра. Пружины удерживают контакты в замкнутом состоянии. При подходе выступа кулачковой шайбы под выступ рычага последний поворачивается и контакты размыкаются.
На валу выключателя КУ-704 устанавливают храповик, который фиксирует приводной рычаг в нулевом и двух крайних положениях. Кулачковый барабан выключателя КУ-704 поворачивается при воздействии штыря на вилку.
Основные технические характеристики выключателя ку-704
- ток, при котором выключатель может работать долгое время – 10 А;
- напряжение переменного тока – 220, 380 вольт;
- напряжение постоянного тока – 110, 220, 440В;
- частота включений — отключений – до 600 в час;
- температура окружающей среды от -40 до +40°С;
- механическая износостойкость – 1 млн. циклов включений — отключений;
- число независимых электрических цепей – 2;
- количество рабочих положений – 3;
- рычаг фиксируется в каждом положении;
- привод – пластинчатый рычаг W-образный.
Характеристики
| Тип привода: | рычаг пластинчатый, W-образный |
| Фиксация: | В каждом положении |
| Количество возможных положений рычага: | 3 |
| Количество устойчивых положений рычага: | 3 |
| Число электрических цепей: | 2 |
Тип привода концевых выключателей
| Наименование | Тип привода | Фиксация |
| КУ-701 A | Рычаг с роликом | Самовозврат рычага |
| КУ-703 А | Груз с противовесом | Фиксация в крайних положениях |
| КУ-704 А | Рычаг пластинчатый W-образный | Фиксация в каждом положении |
Технические данные
Концевые выключатели КУ-700 имеют две независимые электрические цепи и могут работать как на постоянном, так и на переменном токе. Допустимая токовая нагрузка приведена в таблице ниже.
| Сила тока продолжительного режима, А | Сила включаемого тока, А | Сила отключаемого тока, А | ||
| переменный, напряжение до 500 В | постоянный, напряжение 110, 220 440 В | переменный, напряжение до 500 В | постоянный, напряжение 110, 220, 440 В | |
| 10 | 50 | 25 | 10 | 2,5; 1,5; 0,5 |
Размещение и монтаж
Концевые выключатели КУ-700 могут быть установлены в любом положении.
Рычаг на выключателях КУ-700 устанавливается в различных положениях относительно корпуса. Для перестановки рычага на 90° по часовой стрелке относительно вала снимите рычаг, поверните его на 90° по часовой стрелке, не поворачивая вала, и закрепите на валу.
Для получения нужной схемы замыкания производите переборку выключателя в следующем порядке: извлеките барабан из корпуса, отверните гайку барабана, снимите кулачковые шайбы с вала и расположите их на валу согласно выбранной схеме, затем соберите выключатель.
Выключатели должны быть заземлены. В выключателях исполнения Т предусмотрены заземляющие болты, для исполнения У — зачищенная поверхность одной из лап. Перед осмотром выключатель отключите от сети.
Проверив правильность установки выключателя, приводной линейки или штыря, а также схемы, можно переходить к опробованию срабатывания выключателя посредством механизма.
Перед опробованием необходимо убедиться в надежности тормозов и наличии упоров в механизме.
Опробование начинайте с малых скоростей движения приводной линейки, постепенно переходя к полным скоростям.
Возможные неисправности и методы их устранения
| НЕИСПРАВНОСТЬ | ПРИЧИНА | МЕТОД УСТРАНЕНИЯ |
| Чрезмерное повышение температуры контактов | а) слабое нажатие | а) замените пружину кулачкового элемента |
| б) нагар на поверхности контактов | б) зачистите контакты, износившиеся замените | |
| Не возвращается рычаг провода | а) слабая пружина фиксатора | а) замените пружину |
| б) заедание вала в подшипниках | б) смажьте или замените подшипник, устраните несоосность |
Доставка на склад покупателя в любой регион Украины.
Цена: Ценy уточняйте.
