Описание

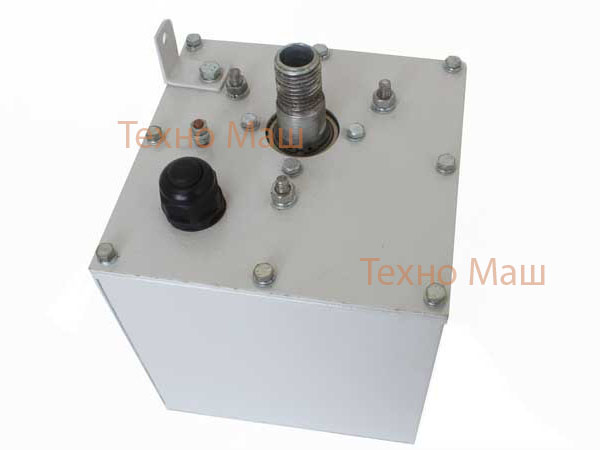

Кольцевой токосъемник КТ предназначен для электропитания различных вращающихся потребителей электроэнергии (токоприемников).
Благодаря корпусу достигается дистанцирование людей от токоведущих частей. Соответственно корпус также защищает кольца токосъёмника от попадания на них различных нежелательных предметов.
Корпус обеспечивает степень защиты оболочки IP65. Для ввода кабелей в корпус используются гермовводы, которые привносят не только герметичность отверстия, но и плотную фиксацию кабеля от нежелательных движений, таких как рывки и пр.
Корпус изготовляется из листового проката конструкционной стали.
Устройство и принцип действия
Токосъемник допускается устанавливать в местах, не защищенных от попадания пыли и случайного попадания брызг воды или масла, попадающих вертикально или под углом к вертикали.
При монтаже токосъемника необходимо:
- произвести внешний осмотр и убедиться в отсутствии механических повреждений;
- проверить вращения (отсутствие заедания);
- проверить целостность щеток.
| Параметры | Значение |
| Механическая износостойкость, час | 6000 |
| Максимально допустимая скорость вращения, об/мин | 50 |
| Материал корпуса | сталь |
| Материал щеток | меднографит |
| Количество колец | 6 |
| Номинальный ток, А | 100 |
| Номинальное напряжение, В | 400 |
| Масса, кг | 15 |
- Кольцевой токосъемник КТ — 1 шт,
- Паспорт — 1 экз.
Эксплуатация
Оптимальными условиями для использования токосъемника КТ являются:
- температура эксплуатации: от -40 до +40 °C;
- температура хранения: от -40 до +40 °C;
- относительная влажность воздуха: 100 %.
