Генератор постоянного тока (возбудитель), генератор МП542-1/2М (ГПЭМ-15 генератор нового образца), (привод открывания днища)

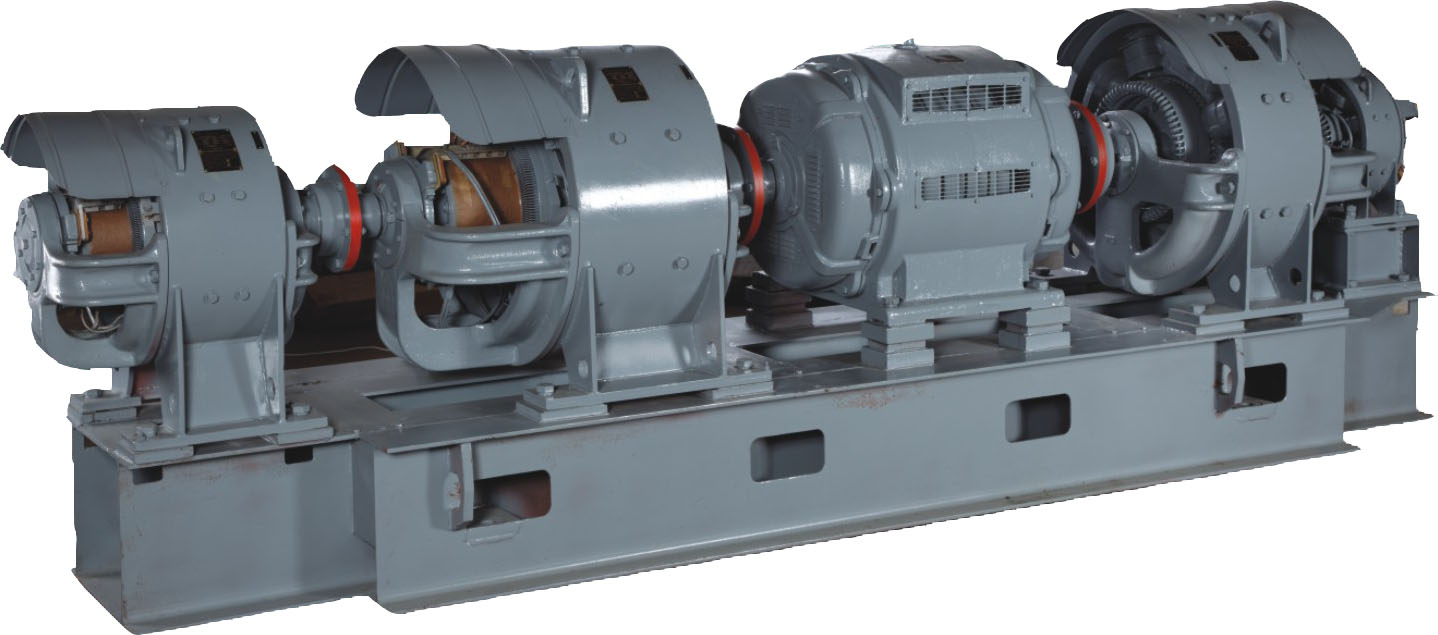

Генераторы постоянного тока МП542-1/2М (ГПЭМ) находят применение в электроприводах экскаваторов. В частности, генераторы 4ГПЭМ 15 используются в системе возбуждения экскаваторов ЭКГ (в пятимашинном агрегате экскаватора).
Генератор постоянного тока МП542-1/2М (ГПЭМ) представляет собой стандартный индукционный генератор с коллектором. Наличие коллектора дает возможность преобразования переменного напряжения на зажимах (щетках) машины в постоянное.
Технические характеристики: МП542-1/2М (ГПЭМ-15)
- Мощность, кВт…………………… 15.
- Напряжение, В…………………… 115.
- Ток, А …………………………….. 130.
- Частота вращения вала, об/мин….1480.
- Масса, кг……………………………200.
Генераторы постоянного тока серии ГПЭМ, входящие в состав электромашинных агрегатов или выполненные в виде отдельных электрических машин, служат для питания электродвигателей привода главных механизмов экскаваторов.
Генераторы постоянного тока предназначены для эксплуатации в районах холодного, умеренного и тропического климата, на высоте не более 1000 м над уровнем моря, с температурой окружающего воздуха от плюс 40 до минус 60°С и относительной влажностью не более 80% при плюс 20°С, в условиях взрывобезопасной окружающей среды, не содержащей агрессивных паров, газов и токопроводящей пыли.
Технические характеристики ГПЭМ-15:
Перечень запчастей составляющих узел

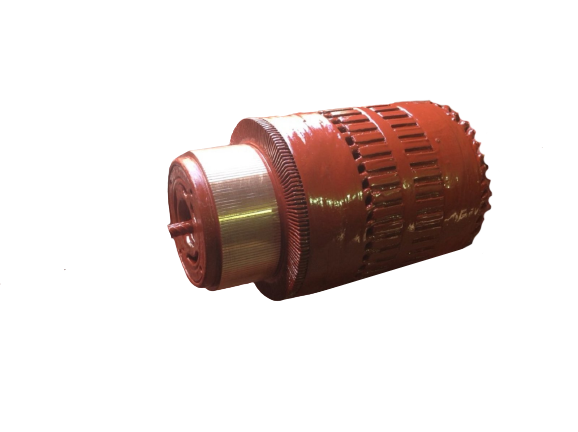

| № | Чертёж | Ссылка | Название | Кол-во | Масса, кг |
|---|---|---|---|---|---|
| 1 | 8ЛЖ.760.082 | Прокладка изолирующая для траверсы | 1 | 0,00 | |
| 1 | 8ЛЖ.760.084 | Прокладка изолирующая для траверсы | 1 | 0,00 | |
| 1 | 5ЛЖ.674.028 | Якорь в сборе | 1 | 0,00 | |
| 1 | 5ЛЖ.524.034 | Катушка якоря | 39 | 0,00 | |
| 3 | 6ЛЖ.670.024 | Коллектор | 1 | 0,00 | |
| 4 | 8ЛЖ.060-019 | Манжета коллектора | 1 | 0,00 | |
| 6 | 5ЛЖ.578.013 | Щетка графитная ЭГ-74 | 4 | 0,00 | |
| 7 | 5ЛЖ.112.013-01 | Щеткодержатель | 8 | 0,00 | |
| 8 | 5ЛЖ-526.085 | Катушка добавочного полюса | 4 | 0,00 | |
| 9 | 5ЛЖ-526.085 | Катушка шунтовая | 4 | 0,00 | |
| 10 | 5ЛЖ 526 083 | Катушка компаундная | 4 | 0,00 | |
| 11 | 6ЛЖ.267.010/3 | Колодка клеммная | 1 | 0,00 |
Габаритные и присоединительные размеры

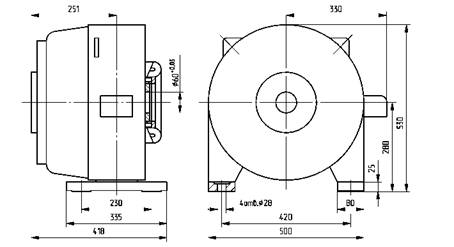

Установочные, присоединительные и габаритные, размеры двигателя ГПЭМ 15

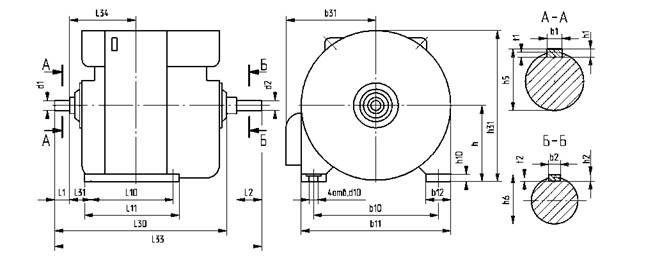

Установочные, присоединительные и габаритные, размеры генераторов 4ПЭМ 55 — 170
