Описание

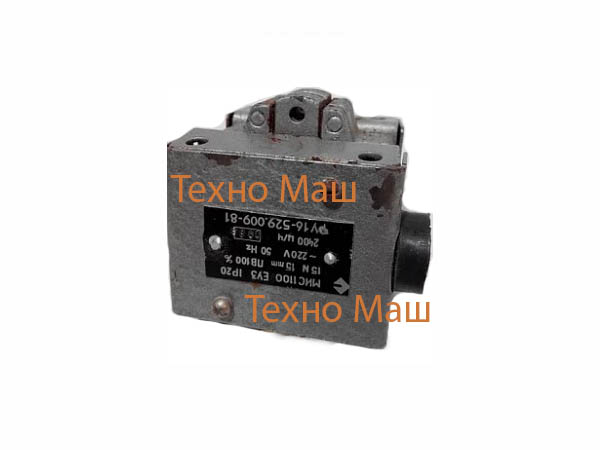

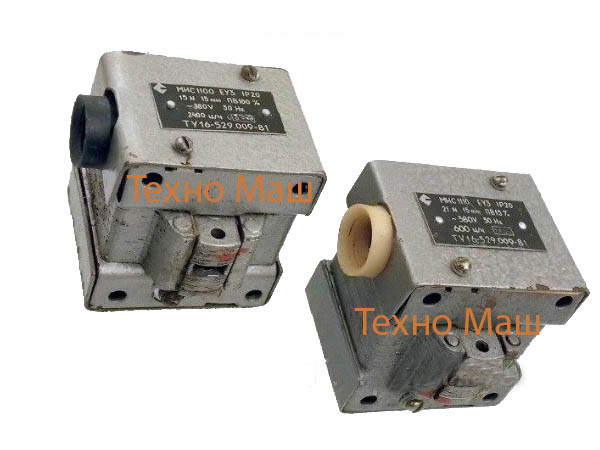

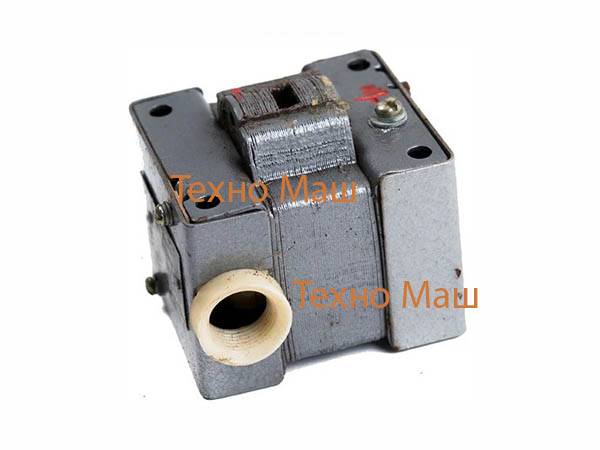

Электромагнит МИС-1100 ЕУ3, 220В, тянущее исполнение, ПВ 100%, IP20, с жесткими выводами.
Назначение:
Электромагниты предназначены для дистанционного управления гидравлическими, пневматическими и другими исполнительными механизмами.
Карточка товара
Наименование изделия: электромагнит МИС Напряжение катушки управления, Uc: 220В АС Номинальное рабочее напряжение, Ue: 380В АС Исполнение: тянущее Режим работы: ПВ 100% Допустимое число циклов в час: 2400 Степень защиты: IP20 Материал корпуса: металл Климатическое исполнение и категория размещения: ЕУ3 Условия использования: в закрытых помещениях Габаритные размеры L x H x B, мм: 71х60х72 Кол-во в транспортной упаковке, шт: - Номинальное тяговое усилие, Н: 16
- Ход якоря, мм: 15
Структура условного обозначения МИС-1100
МИС-XXXX XXX
МИС — обозначение серии
-X — габарит (размер магнитопровода)
X — исполнение по способу воздействия на исполнительный механизм (1 — тянущее, 2 — толкающее)
X — режим работы (относительная продолжительность включения) (0 — ПВ 100,40%; 2 — ПВ 10%)
X — исполнение выводов катушки (Е — с жесткими выводами; М — с гибкими выводами)
XX — климатическое исполнение и категория размещения по ГОСТ 15150
