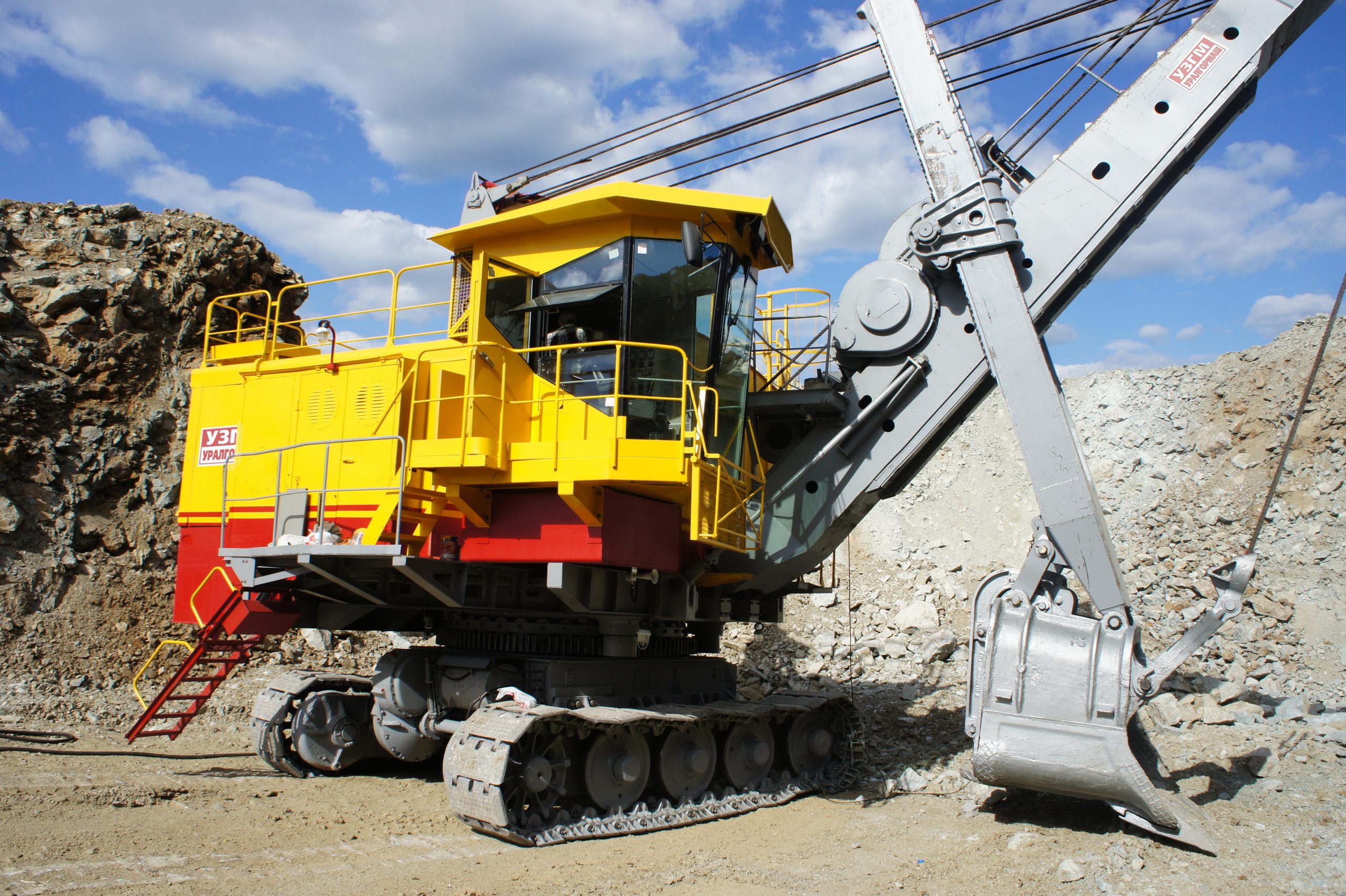

Экскаватор ЭКГ-5А

Описание

Компания реализует экскаватор ЭКГ-5А , ЭКГ-5.

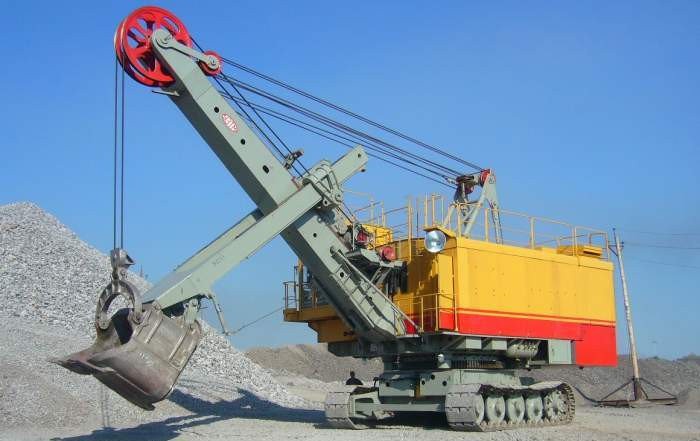

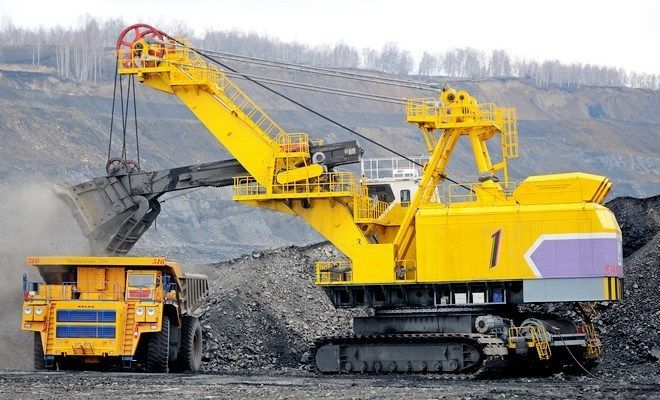

Экскаватор ЭКГ-5А карьерный гусеничный — модель на гусеничном ходу, технические характеристики которого позволяют выполнять работы по выемке и погрузке в транспортные средства полезных ископаемых и вскрышных пород, в том числе тяжелых скальных, предварительно разрыхленных взрывом.

Технические характеристики ЭКГ-5А

Экскаватор ЭКГ-5А предназначен для умеренного климата с интервалом температур от -40 до +40°С, а также для тропического климата на высоте не более 1 000 м над уровнем моря. Перечислим его отдельные технические характеристики.

Объем ковша, вес, мощность двигателя

Схема рабочих размеров ЭКГ-5А

Устройство ЭКГ-5А

Модель состоит из следующих составных частей: поворотной части, включающей в себя поворотную платформу с расположенными на ней механизмами, и рабочее оборудование; ходовой тележки, состоящей из нижней рамы, двух гусеничных рам с колесами и гусеничными цепями; ходового механизма, зубчатого венца, роликового круга.

Все механизмы на платформе ЭКГ-5А закрыты кузовом. Для удобства ремонта и монтажа механизмов на платформе кровля кузова имеет съемные панели. Расположение основных агрегатов и узлов машины обеспечивает свободный доступ к ним для осуществления монтажных, демонтажных и ремонтных работ. Большинство механизмов и составных частей имеют блочную конструкцию и взаимозаменяемы, что позволяет применять при ремонтах агрегатно-узловой метод.

Вес ЭКГ-5А составляет 196 тонн

Рабочее оборудование, ходовая часть

Рабочее оборудование ЭКГ-5А включает ковш, рукоять ковша, механизм открывания ковша, стрелу с напорным механизмом и двуногую стойку. Нижний конец стрелы опирается на подпятники поворотной платформы, а верхний — поддерживается на весу канатным полиспастом. На поворотной платформе установлены подъемная лебедка, два поворотных механизма, электрооборудование, пневмосистема, двуногая стойка, стреловая лебедка и кузов.

В передней правой части платформы расположена кабина машиниста. Поворотная платформа через роликовый круг опирается на ходовую тележку и соединена с ней центральной цапфой. Между поворотной и нижней рамами установлен высоковольтный токоприемник. Ходовая тележка состоит из нижней рамы, гусеничного хода, зубчатого венца с нижним кольцевым рельсом, редуктора хода с тормозом, гидросистемы управления тормозом, муфтами переключения гусеничного хода.

Ковш ЭКГ-5А состоит из передней и задней стенок, днища, коромысла и обоймы с уравнительным блоком. Передняя стенка из высокомарганцовистой стали снабжена пятью съемными зубьями из той же стали. Передняя стенка и зубья наплавляются твердым сплавом типа «Сормайт». Корпус ковша соединяется пальцами с коромыслом и днищем. Рукоять ковша состоит из двух сварных балок прямоугольного сечения, изготовленных из листов низколегированной стали с приваренными цельнокатаными рейками. Стрела представляет собой сварную металлическую конструкцию коробчатого сечения. На стреле карьерного гусеничного аппарата ЭКГ-5А установлены напорный механизм, головные блоки, блоки стрелового каната и лебедка открывания ковша. Для устойчивости стрела закреплена к поворотной платформе боковыми тягами.

Электропривод ЭКГ-5А

Напорный механизм приводится от электродвигателя, на валу которого закреплена шестерня, находящаяся в зацеплении с зубчатым колесом промежуточного вала редуктора. Поворотный механизм состоит из двух одинаковых агрегатов. Каждый из них имеет вертикальный электродвигатель с фланцем, опирающимся на корпус редуктора. Ходовой механизм приводится в движение электродвигателем, установленным на передней стенке нижней рамы.

Пневматическая система предназначена для управления тормозами подъема, поворота, напора, продувки электрооборудования от пыли, подачи звукового сигнала и привода различного пневматического инструмента сжатым воздухом от одноступенчатого двухцилиндрового компрессора подачей 580 л/мин рабочим давлением 0,7 МПа. Гидросистема ЭКГ-5А предназначена для управления тормозом ходового механизма и механизма переключения гусениц. Основные детали гидросистемы расположены на задней стенке нижней рамы.

Машина получает питание от высоковольтного приключательного пункта. Качество электроснабжения должно обеспечиваться потребителем по нормам действующей норматив-но-технической документации. Потребляемая мощность в получасовом режиме составляет 250-275 кВт при средневзвешенном коэффициенте мощности 0,6. Для питания от приключательного пункта рекомендуется высоковольтный кабель КШВГ-Зх16+1х6 для условий умеренного климата или КШВГ-Т-Зх25+1хЮ для условий тропического климата. Для управления высоковольтным электродвигателем Аг-М (пятимашинного преобразо-вательного агрегата) и силовым трансформатором собственных нужд Тр1 применено мало-габаритное высоковольтное комплектное распределительное устройство РУ с общим разъединителем, масляным выключателем на ток отключения 1,25 кА, имеющими ручной привод, и предохранителями на 8 А или 16 А при напряжении питающей сети 6 000 В или 3 000 В соответственно.

Схема электрическая однолинейная

Релейная токовая защита, а также защита от грозовых перенапряжений и учет расхода потребляемой электроэнергии обеспечивается потребителем на электроподстанции или на приключательном пункте. Заземление корпуса производится к контуру заземления карьера через заземляющую жилу кабеля КШВГ. Питание электродвигателей подъема, напора, поворота, хода осуществляется по системе генератор — двигатель постоянным током с управлением от силовых магнитных усилителей УК-УМСП, УК-УМСН, УК-УМСВ кулачковыми командоконтроллерами ККП, ККН, ККВ.

В системе управления ЭКГ-5А предусмотрены блоки и узлы, обеспечивающие стабильность механических характеристик главных приводов при изменении температуры электрических машин: блоки токоограничения — УК-БТОП, УК-БТОН, УК-БТОВ; блок стабилизации токов возбуждения двигателей главных приводов — УК-БСТВ; узел автоматического копания — УК-БАК. На экскаваторе предусмотрен контроль состояния изоляции электросети 220 В переменного тока РУ-Р, также силовых цепей и цепей управления постоянного тока.

Модификации

Модель ЭКГ-5А является модификацией ранее выпущенных Уралмашзаводом моделей ЭКГ-4.6Б, ЭКГ-4,6А, ЭКГ-4,6. Благодаря этому многие узлы и детали указанных машин могут быть использованы при ремонте.

Доставка на склад покупателя в любой регион Украины.

Цена: Ценy уточняйте.
