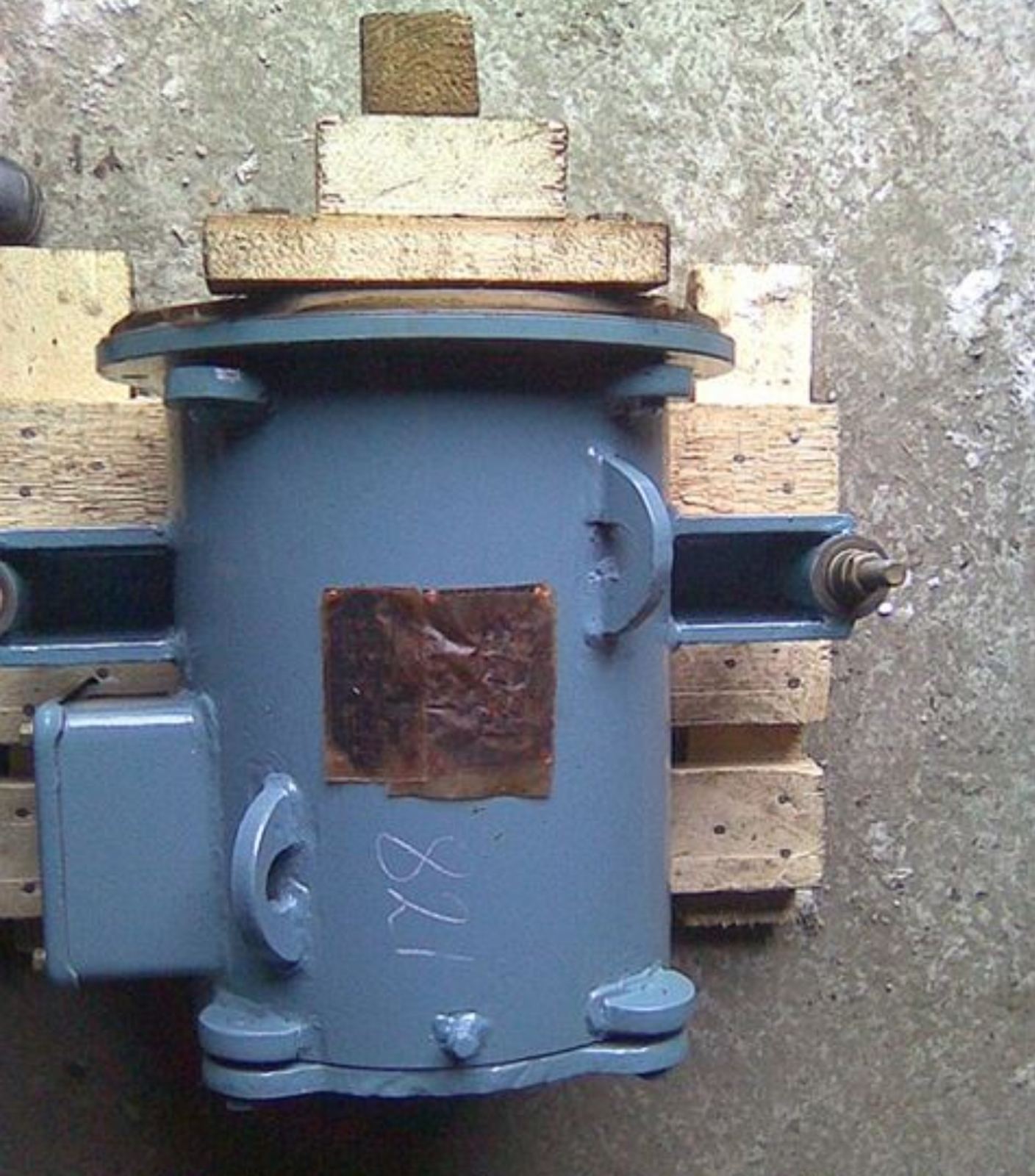

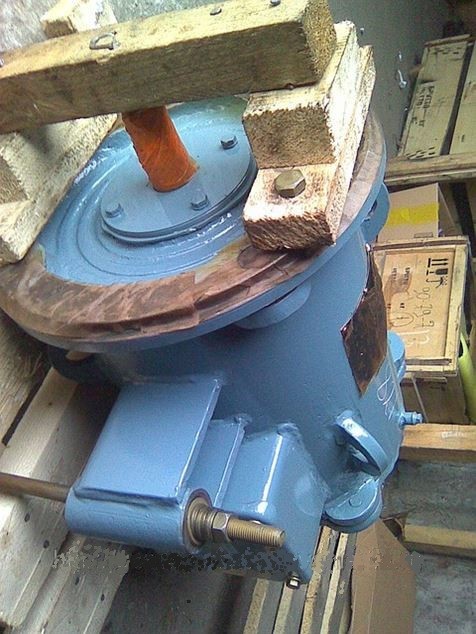

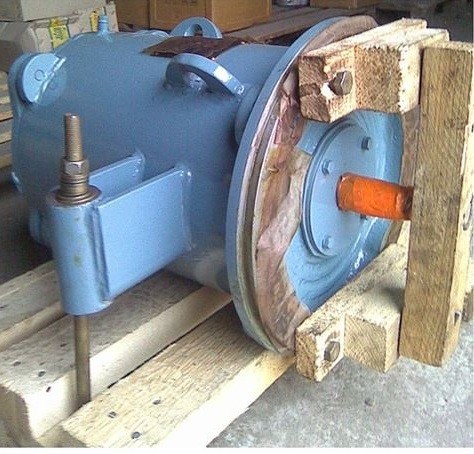

Двигатели асинхронные типов МАК-160М6, МАК-1606
Общие сведения
Двигатель трехфазный асинхронный типа МАК-160М6 предназначен для привода компрессора пригородных электропоездов, двигатель типа МАК-160L6 предназначен для привода компрессора типа ВГ 1,0/9-1000.
Структура условного обозначения
МАК-160Х601:
МА — машина асинхронная;
К — для компрессоров;
160 — высота оси вращения, мм;
Х — условное обозначение длины двигателя (М, L);
6 — число полюсов;
01 — климатическое исполнение и категория размещения по ТУ У 27.1-34724399-001:2019
Условия эксплуатации
Температура окружающего воздуха от минус 55 до 40°С.
Предельная температура окружающего воздуха при эксплуатации 65°С.
Относительная влажность воздуха до 100% при температуре 65°С.
Группа механического исполнения М25 по ТУ У 27.1-34724399-001:2019.
Технические характеристики
Основные параметры двигателей приведены в таблице.
Таблица
| Наименование параметра | Значение параметра для типоисполнений | |
| МАК-160М6 | МАК-160L6 | |
| Номинальная мощность, кВт | 5 | 11 |
| Номинальное напряжение, В | 220/380 | |
| Частота тока, Гц | 50 | |
| Номинальная частота вращения, мин–1 | 960 | |
| Кратность пускового момента к номинальному | 4,4 | 3,8 |
| Кратность максимального момента к номинальному | 4,7 | |
| Кратность пускового тока к номинальному | 7,5 | |
| Масса, кг | 195 | 275 |
Номинальный режим работы двигателей S3=50% ПВ по ТУ У 27.1-34724399-001:2019 .
Гарантийный срок — 2 года со дня ввода двигателей в эксплуатацию, но не более 2,5 лет со дня получения двигателя потребителем.
Конструктивное исполнение двигателей по способу монтажа IМ3003 по ТУ У 27.1-34724399-001:2019
Степень защиты двигателя IР56 по ТУ У 27.1-34724399-001:2019
Способ охлаждения двигателей 1С0040 по ТУ У 27.1-34724399-001:2019.
Класс нагревостойкости изоляции Н по ТУ У 27.1-34724399-001:2019.
Двигатель МАК-160М6 по сравнению с применяемыми в настоящее время двигателями обладает меньшими массой и габаритными размерами при сохранении установочных и присоединительных размеров, более высоким классом нагревостойкости системы изоляции, более высокой степенью защиты, меньшим уровнем вибрации, повышенной надежностью в эксплуатации.
